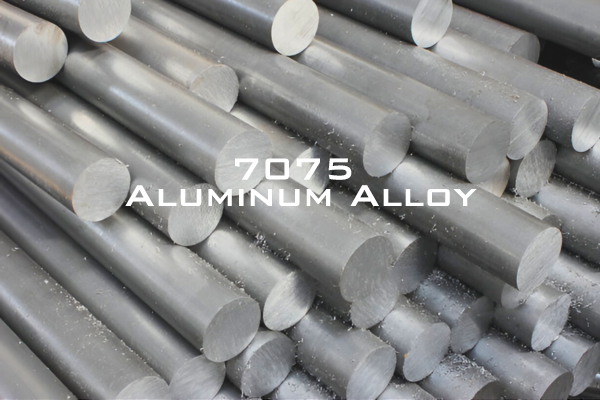

سبيكة الألومنيوم 7075: اختيار المواد الأساسية للأجزاء الهيكلية عالية القوة ومراقبة الجودة الطيفية

في التصنيع الحديث عالي التقنية، تعد نسبة القوة إلى الوزن مؤشرًا حاسمًا يحدد أداء المنتج. وباعتبارها ممثلًا نموذجيًا لسبائك الألومنيوم فائقة الصلابة من سلسلة 7000،سبيكة الألومنيوم 7075(Al-Zn-Mg-Cu) توفر قوة ميكانيكية مماثلة للفولاذ الهيكلي مع الحفاظ على الكثافة المنخفضة المتأصلة في الألومنيوم. وبالتالي، أصبحت خيارًا أساسيًا للمواد في مجال الطيران، والمعدات الخاصة المتقدمة، والمكونات الهيكلية الميكانيكية عالية الإجهاد.

1.التركيب الدقيق والخصائص الفيزيائية/الكيميائية لسبيكة الألومنيوم 7075

ينبع الأداء الاستثنائي لـسبيكة الألومنيوم 7075من النسبة الدقيقة لعناصرها (المتوافقة مع معايير GB/T 3190 / ASTM B209):

الزنك (Zn: ‏5.1%–6.1%) + المغنيسيوم (Mg: ‏2.1%–2.9%): مزيج التقوية الأساسي. تترسب هذه العناصر بشكل موحد داخل مصفوفة الألومنيوم لتكوين طور التقوية عالي الكثافة MgZn2. ويعزز ذلك بشكل كبير قوة الخضوع وقوة الشد، مما يمنح 7075 خصائصها فائقة الصلابة. إن الحفاظ على نطاق النسبة الضيق هذا يمنع نقص القوة ومخاطر التآكل الإجهادي.

النحاس (Cu: ‏1.2%–2.0%): عنصر تقوية ثانوي رئيسي يزيد من كثافة السبيكة وقوة الشد والصلابة لتطبيقات الأحمال العالية. ومع ذلك، فإن زيادة محتوى النحاس تقلل قليلًا من قابلية اللحام ومقاومة التآكل الإجهادي، ولهذا نادرًا ما تُستخدم أنواع 7075 عالية النحاس في التجميعات الملحومة.

الكروم (Cr: ‏0.18%–0.28%): عنصر مخصص لتنقية الحبيبات يحد من إعادة تبلور الحبيبات أثناء المعالجة الحرارية. فهو يحسن البنية المجهرية الداخلية، ويخفض بشكل كبير قابلية التشقق الناتج عن التآكل الإجهادي (SCC)، ويعزز الاستقرار الهيكلي تحت ظروف التشغيل المعقدة.

التحكم في الشوائب(Si ≤ 0.4%، Fe ≤ 0.5%): تمنع الحدود الصارمة على السيليكون والحديد انفصال الشوائب الذي يسبب تدهور الأداء الميكانيكي ويقلل عمر التعب. ويعد التحكم في الشوائب مؤشر امتثال مهمًا لسبيكة 7075 المخصصة لقطاع الطيران.

الأداء الميكانيكي عبر حالات المعالجة الحرارية النموذجية

تعتمد الخصائص الميكانيكية وقابلية التشكيل ومقاومة التآكل لسبيكة الألومنيوم 7075 بشكل كبير على المعالجة الحرارية. وتلبي حالات المعالجة المختلفة المتطلبات الهندسية المتنوعة، وتشكل أساسًا مهمًا لاختيار المواد ومراقبة الجودة:

7075-O (ملدنة): توفر أعلى قابلية للتمدد والتشكيل على البارد دون إجهادات التصلب بالتشغيل. وهي مثالية للثني المعقد والكبس والتشوه على البارد. ومع ذلك، يجب أن تخضع لمعالجة المحلول الحراري والتعتيق الاصطناعي بعد التشكيل لاستعادة خصائصها عالية القوة، ولا يمكن استخدامها مباشرة في الهياكل الحاملة للأحمال.

7075-T6 (معالجة بالمحلول الحراري وتعتيق اصطناعي): المعيار الصناعي للقوة العالية. تصل قوة الشد إلى 570 ميجا باسكال أو أكثر، مع قيم قصوى في الصلابة وقوة الخضوع إلى جانب استقرار ممتاز في التشغيل الآلي. وتُستخدم على نطاق واسع في مكونات الطيران والهياكل الساكنة عالية الأحمال، مما يجعلها حالة المعالجة الأكثر شيوعًا في السوق.

7075-T73 (مفرطة التعتيق): تُحقق من خلال عمليات تعتيق ممتدة، مع التضحية بنسبة 10%–15% من أعلى قوة مقابل تحسين كبير في متانة الكسر ومقاومة التشقق الناتج عن التآكل الإجهادي (SCC). وهي تمنع بشكل فعال أعطال التشقق في البيئات عالية الإجهاد أو الرطبة أو المسببة للتآكل، وتتكيف جيدًا مع التطبيقات البحرية والخارجية.

2. مجالات التطبيق الأساسية لسبيكة الألومنيوم 7075

بفضل ملفها الميكانيكي الشامل الذي يتميز بالقوة العالية وخفة الوزن ومقاومة التعب والاستقرار العالي، تتميز سبيكة الألومنيوم 7075 عن السبائك العامة مثل 6061 و6063. وتُستخدم في قطاعات التصنيع الحرجة وعالية الأحمال وعالية الدقة:

2.1. المكونات الهيكلية للطيران

باعتبارها الألومنيوم فائق الصلابة المخصص للطيران، تُستخدم 7075 في الأجزاء الحاملة للأحمال المهمة مثل أوتار الجناح العلوية للطائرات التجارية، والإطارات الرئيسية لجسم الطائرة، وتجميعات دعامات معدات الهبوط، ومثبتات المقصورة عالية القوة. وهي تحقق تقليل وزن الهيكل مع ضمان قدرة تحمل عالية ومقاومة للتعب أثناء الطيران.

2.2. معدات إطلاق الفضاء المتقدمة ومعدات الدفاع

لتلبية متطلبات الإجهاد العالي والموثوقية القصوى والتصميم خفيف الوزن، تُستخدم 7075 على نطاق واسع في هياكل مركبات الإطلاق الفضائية، ودعامات حمل الأحمال في المركبات الفضائية، والمكونات الهيكلية للطائرات عالية الارتفاع طويلة التحمل (HALE)، ومعدات الدفاع الصناعية الثقيلة، مما يوازن بين توفير وزن الهيكل والاستقرار في الظروف القاسية.

2.3. تصنيع الأدوات والقوالب عالية الدقة

تحل محل الفولاذ التقليدي في قوالب الحقن عالية الدقة، وقوالب النفخ، وأدوات القوالب المساعدة للصب بالقالب. وبفضل التوصيل الحراري الفائق، ومعدلات التشوه المنخفضة، وقابلية التشغيل الآلي الممتازة، فإنها تقلل أوقات دورات التشكيل، وتحسن الدقة البعدية، وتخفض وزن القوالب وتكاليف المعالجة في الإنتاج الضخم.

3. مراقبة الجودة الواردة (IQC): حلول التحليل الطيفي

لأن نسبة العناصر في سبيكة الألومنيوم 7075 تحدد بشكل مباشر عمر التعب وسلوك التآكل فيها، ولأن تركيبها الكيميائي يتداخل مع سبائك مشابهة مثل 7050 و7020، فإن التحليل الكمي الدقيق للعناصر باستخدام المطيافية أثناء IQC والتصنيع ضروري للحفاظ على الامتثال للجودة في مجالات الطيران والهندسة الدقيقة.

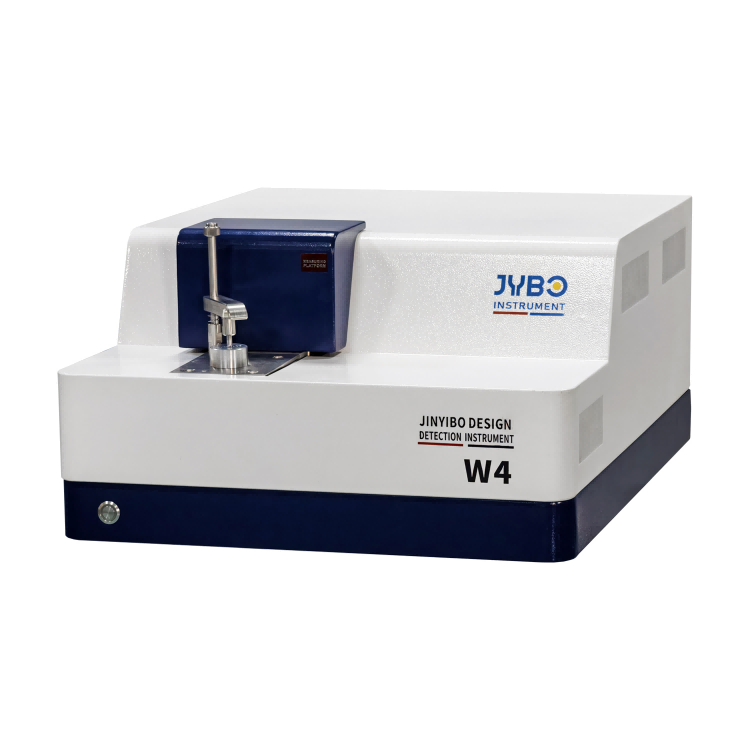

3.1. مطيافية الانبعاث الضوئي (OES) —المعيار الذهبي للمختبر

باعتبارها طريقة فحص إلزامية للمواد المتقدمة في مجال الطيران، تستخدم مطيافية الانبعاث الضوئي (OES) استخدامقوس/شرارةتفريغ لإثارة سطح العينة، مما يوفر تحليلاً كمياً بمستوى جزء في المليون لجميع العناصر المكونة (Zn، Mg، Cu، Cr، Si، Fe). ويميز بشكل موثوق بين 7075 والدرجات المماثلة (مثل 7050 أو 7020)، مما يلغي أخطاء خلط الدرجات والتركيبات غير المطابقة للمواصفات مع توفير بيانات اختبار قابلة للتتبع لعمليات تدقيق الامتثال.

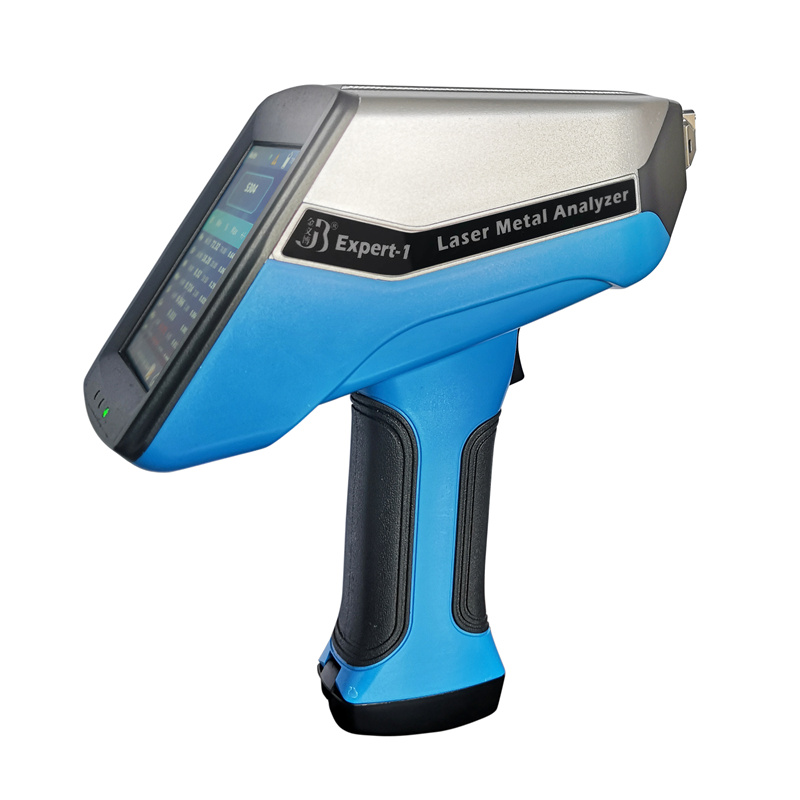

3.2. مطيافية الانهيار المستحث بالليزر المحمولة (LIBS) — التعرف السريع على المواد في الموقع (PMI)

مصممة لمراقبة الجودة في أرضية المصنع والمستودعات، تتميز LIBS بحساسية عالية للعناصر الخفيفة مثل Mg وAl. ويمكنها التحقق بدقة من نطاق المغنيسيوم الضيق 2.1%-2.9% في ألومنيوم 7075 خلال ثوانٍ، وفحص أخطاء خلط المواد الخام وانحرافات التركيب في الموقع لتحقيق تغطية بنسبة 100% للتعرف الإيجابي على المواد (PMI) .

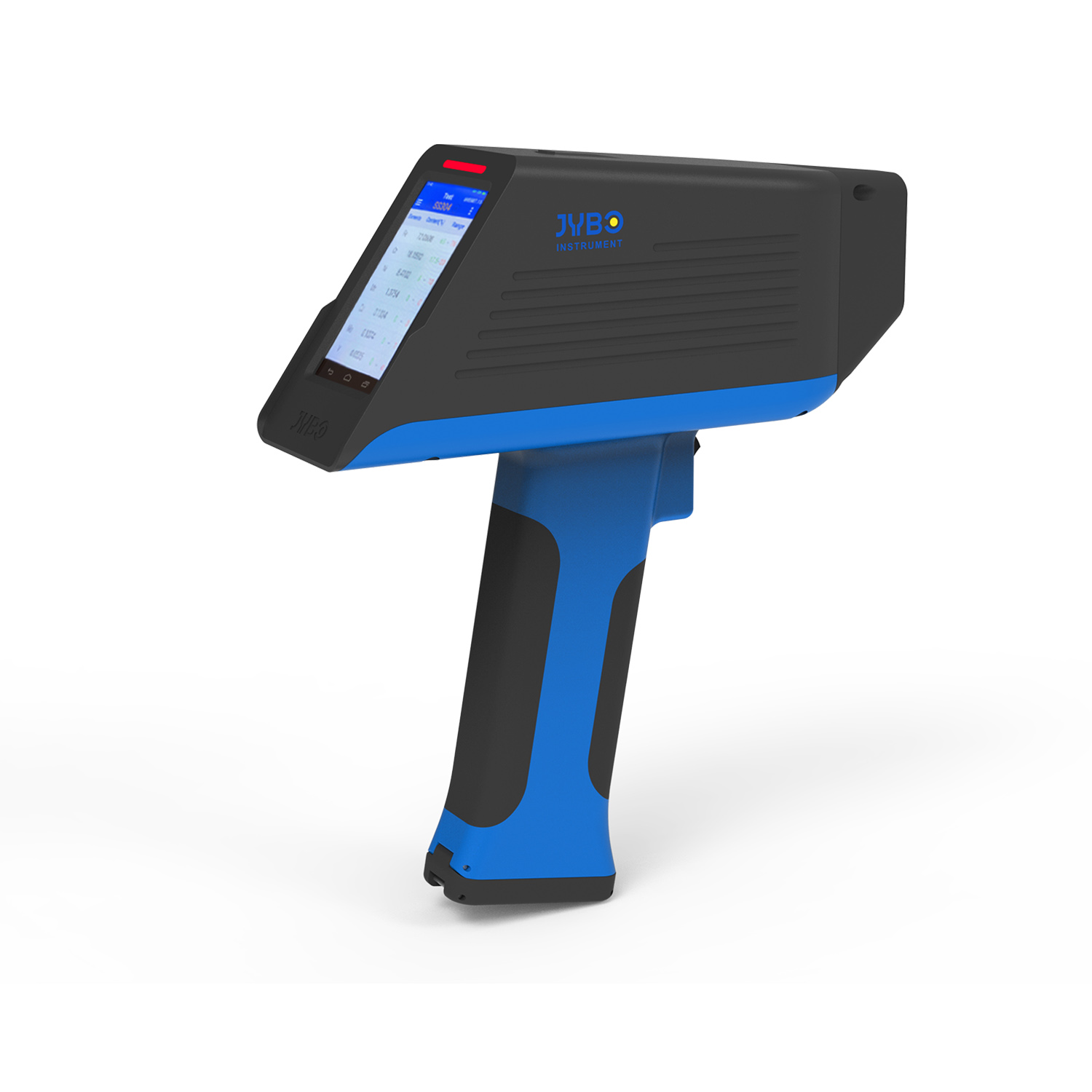

3.3. فلورية الأشعة السينية المحمولة (XRF) — فرز الخردة والمواد على دفعات

باعتبارها طريقة اختبار غير إتلافيلا تتطلب طحن السطح، توفر XRF استجابات فائقة السرعة للعناصر المعدنية الثقيلة مثل Zn وCu. وتحدد ما إذا كانت المادة تنتمي إلى عائلة الألومنيوم فائق الصلابة من سلسلة 7000 خلال ثوانٍ، مما يجعلها مثالية لفرز المواد الخام بكميات كبيرة، وتصنيف إعادة تدوير الخردة، والتحقق الأولي من الدرجة.

3.4. الإرشادات الأساسية لضمان الجودة الكامل لـ 7075

يقيّم التحليل الطيفي توافق التركيب الكيميائي، لكنه لا يستطيع تقييم حالة المعالجة الحرارية أو الخواص الميكانيكية. لذلك، يجب أن يتبع سير عمل ضمان الجودة الشامل لـ 7075 قاعدة مزدوجة: الامتثال للعناصر + التحقق الميكانيكي.

بعد التحقق من التركيب الكيميائي باستخدام التحليل الطيفي وفقًا لـ GB/T 3190 أو ASTM B209المعايير، يجب على المشغلين استخدام أجهزة اختبار صلادة ليب أو برينل أو روكويل، أو آلات اختبار الشد الشاملة، للتحقق من المقاييس الميكانيكية (القوة، الصلادة، المتانة). وهذا يضمن أن حالات T6 أو T73 أو O تلبي المواصفات التشغيلية ويمنع دخول المواد المعالجة حرارياً غير المطابقة للمواصفات إلى خط الإنتاج.

الملخص

من خلال نسب السبائك الدقيقة وخصائص المعالجة الحرارية القابلة للتحكم، تظل سبيكة الألومنيوم 7075 مادة لا غنى عنها للهياكل عالية القوة وخفيفة الوزن في التصنيع المتقدم. إن دمج إطار متعدد المستويات للتحكم في الجودة باستخدام التحليل الطيفي (OES + LIBS + XRF) يغطي الفحص الوارد، والفحص في أرضية المصنع، والفرز بالجملة، مما يحمي نقاء السبيكة، والامتثال العنصري، واتساق الخصائص في كل مرحلة من مراحل الإنتاج.

الأسئلة الشائعة

س1: نظرًا للتداخل الكيميائي العالي أثناء التعرف الإيجابي على المواد (PMI)، كيف يمكن تمييز 7075 بدقة عن سبائك الألومنيوم فائقة الصلابة الأخرى من سلسلة 7000 مثل 7050 و7020؟

ج: بينما تعتمد جميع سبائك الألومنيوم من سلسلة 7000 على الزنك (Zn) كعنصر السبك الأساسي، توجد اختلافات مهمة في الإضافات السبائكية الدقيقة وكيمياء التقوية الأساسية:

اختلافات العناصر الأساسية: يحتوي 7075 على كميات أعلى من النحاس (Cu:1.2%-2.0%) والمغنيسيوم (Mg:2.1%-2.9%). بالمقابل، يتميز 7020 بمحتوى نحاس منخفض للغاية (عادة Cu≤0.10%)، ويعتمد تقريبًا بشكل كامل على نظام Zn-Mg للتقسية بالترسيب، ويحتوي عمليًا على كميات معدومة من Cr أو Zr. ويُظهر 7050 مستويات أعلى بكثير من كل من الزركونيوم (Zr:0.08%-0.15%) والنحاس (Cu:2.0%-2.6%) مقارنةً بـ 7075.

مُحسِّنات الحبيبات (Cr مقابل Zr): يعتمد 7075 على الكروم (Cr:}0.18%-0.28%) لقمع إعادة التبلور. وعلى النقيض، يستبدل 7050 الكروم بالزركونيوم (Zr) لتحقيق حساسية تبريد فائقة ومتانة كسر أعلى في الصفائح السميكة—مما يجعل نسبة Cr/Zr المؤشر الأساسي للتعرف على المواد (PMI) في أرضية المصنع.

استراتيجية الفحص: عند تشغيل أجهزة تحليل XRF أو LIBS المحمولة، يجب التركيز على القمم الطيفية المميزة لـ Cr/Zr إلى جانب نطاقات تركيز Cu الكمية. تجدر الإشارة إلى أن الأجهزة المحمولة قد تكون محدودة الحساسية لتركيزات Zr المنخفضة، كما أن قراءات العنصر الخفيف (Mg) غالبًا ما تقع ضمن نطاقات حدودية ملتبسة. بالنسبة للتطبيقات الحرجة، يُعد التحليل الكمي عالي الدقة بمستوى جزء في المليون عبر مطيافية الانبعاث الضوئي البصري بالشرارة (OES) إلزاميًا للقضاء على مخاطر خلط الدرجات.

السؤال 2: لماذا يفضل المهندسون الإنشائيون بشكل متكرر معالجة 7075-T73 على 7075-T6 للمكونات المعقدة، على الرغم من أن T6 توفر قوة شد أعلى؟

الإجابة: يمثل هذا التفضيل مفاضلة هندسية كلاسيكية بين مقاومة التشقق الناتج عن التآكل الإجهادي (SCC) ومتانة الكسر:

قيود معالجة T6: إن 7075-T6 هي معالجة مُعتّقة بأعلى درجة توفر مقاومات شد قصوى تتجاوز 570 ميجا باسكال. ومع ذلك، تتميز حدود حبيباتها بشبكات مستمرة من رواسب MgZn2. وتحت أحمال الشد المستمرة إلى جانب البيئات الرطبة أو البحرية أو الغنية بالكلوريد، تُظهر هذه البنية قابلية عالية للتشقق الناتج عن التآكل الإجهادي (SCC) وحساسية شديدة للتركيزات الإجهادية، مما يعرّضها لخطر الفشل الهش المفاجئ والكوارثي. (تظل T6 مناسبة للبيئات الجافة التي تفتقر إلى إجهاد الشد المستمر.)

مزايا معالجة T73: تستخدم معالجة T73 معالجة حرارية من مرحلتين مع تعتيق زائد، مما يؤدي إلى تكبير رواسب حدود الحبيبات وجعلها غير متصلة. وهذا يقطع مسار التآكل الكهروكيميائي على طول حدود الحبيبات، مما يعزز بشكل كبير مقاومة التشقق الناتج عن التآكل الإجهادي (SCC) مع تحسين متانة الكسر في الوقت نفسه.

معايير الاختيار الهندسي: على الرغم من أن معالجة T73 تضحي بحوالي 10%-15% من أعلى قوة شد، فإنها توفر هوامش أمان مهمة وتطيل عمر الكلال للهيكل في ظروف التشغيل عالية الإجهاد والمسببة للتآكل (مثل العناصر الهيكلية الأساسية في مجال الطيران والمعدات البحرية). ونتيجة لذلك، غالبًا ما تُحدد T73 كمعالجة قياسية إلزامية للبيئات المعرضة للتآكل.
