كيفية تحضير العينات لتحليل مطياف الانبعاث البصري (OES)

دقيق التحليل العنصري يبدأ قبل وقت طويل من الشرارة الأولى. بالنسبة لأي مطياف انبعاث بصري، تحضير العينة هو العامل الأكثر تأثيراً على موثوقية القياس. فالأسطح المحضرة بشكل سيئ تنتج نتائج غير منتظمة، وتؤدي إلى هدر المعايير، وإعادة عمل غير ضرورية. يوضح هذا الدليل سير عمل تحضير موحد يقدم بيانات OES متسقة وقابلة للتكرار عبر المعادن الحديدية وغير الحديدية.

لماذا يعتبر تحضير العينة مهماً

تحليل مطياف الانبعاث البصري يعتمد على تفريغ كهربائي متحكم فيه يقوم بتبخير طبقة دقيقة من سطح العينة. أي تلوث أو أكسدة أو عدم انتظام هيكلي في تلك الطبقة يغير الطيف المنبعث بشكل مباشر. السطح الذي يبدو نظيفاً بصرياً قد لا يزال يحمل مواد كاشطة مدمجة، أو بقايا سائل القطع، أو طبقة أكسيد رقيقة — وكلها تقلل من الدقة.

سير عمل موحد من خمس خطوات

1. أخذ العينات

قم بقطع عينة تمثيلية من المادة الخام باستخدام قاطع دقيق أو منشار شريطي. القيد الحاسم هنا هو الحرارة: حرارة القطع المفرطة تغير البنية المعدنية للطبقة التحتية، مما ينتج نتائج لا تعكس المادة الأساسية. استخدم مبردًا كافيًا ومعدلات تغذية معتدلة. يجب أن تكون العينة النهائية كبيرة بما يكفي لتغطية فتحة منصة الشرارة بالكامل — عادة ما لا يقل قطرها عن 20 مم أو مساحة سطح مكافئة.

2. طحن السطح

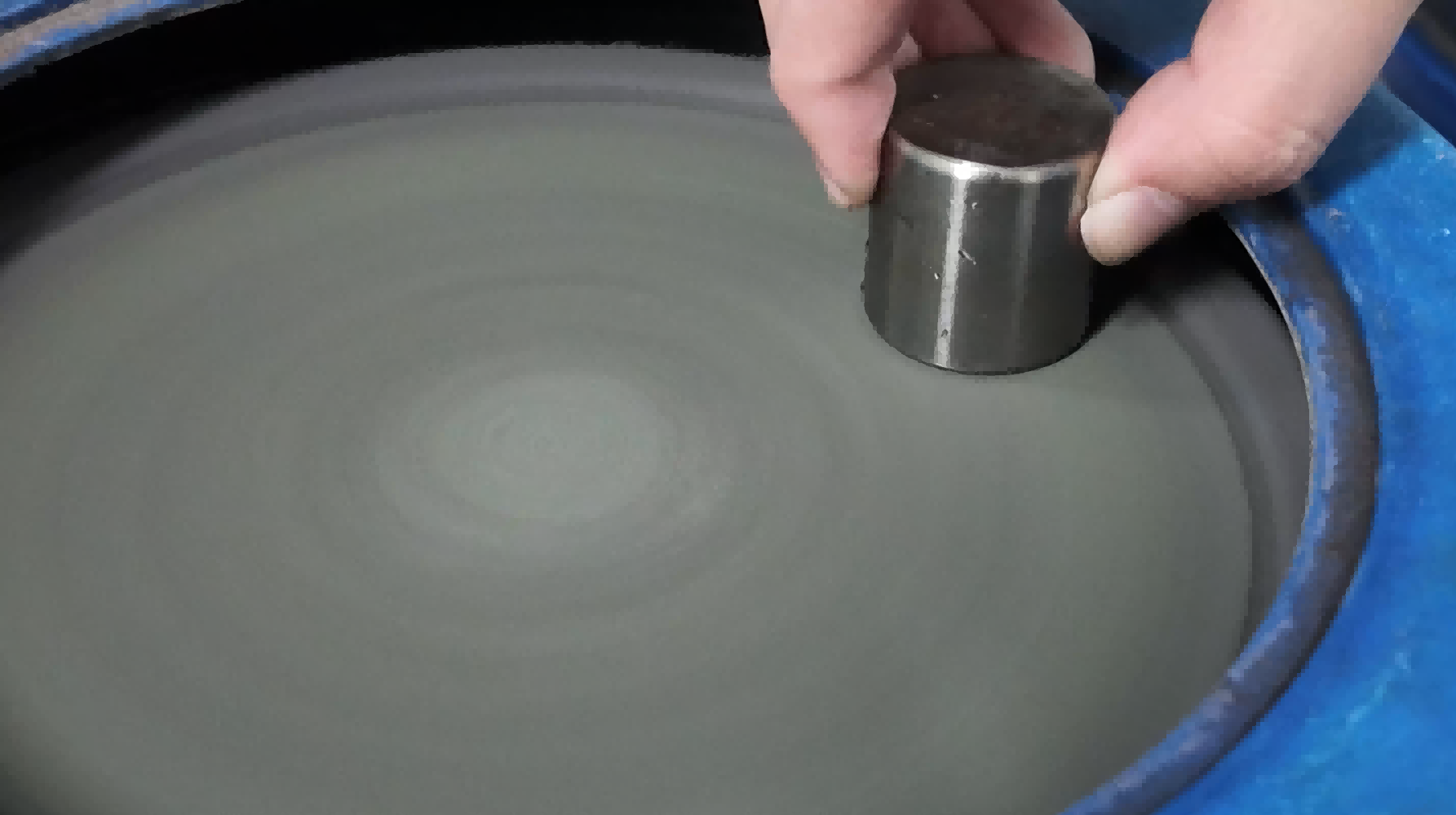

اطحن وجه التحليل باستخدام مطحنة حزام، أو مطحنة عينات مخصصة، أو ورق كاشط. التسلسل الموصى به هو نهج من مرحلتين:

الطحن الخشن: حزام أكسيد الألومنيوم (ألومينا مصهور بني) بحبيبات 40–80 لإزالة تلف القطع وتسوية السطح.

الطحن النهائي: حزام بحبيبات 120–180 لإنتاج نمط خدش موحد ودقيق.

يجب أن يكون اتجاه الطحن متسقاً. تجنب الضغط المفرط، الذي يولد حرارة ويمكن أن يلطخ المعادن اللينة. بالنسبة للصلب والحديد، يعتبر سطح بحبيبات 120–180 جديداً هو الأمثل بشكل عام؛ بالنسبة للسبائك غير الحديدية مثل الألومنيوم أو النحاس، قد تكون هناك حاجة إلى حبيبات أدق.

3. التنظيف

قم بإزالة جميع حطام الطحن والغبار بفرشاة نظيفة أو هواء مضغوط خالٍ من الزيت. لا تلمس أبداً وجه التحليل المحضر بيدين عاريتين — زيوت الجلد والرطوبة هي مصادر تلوث كبيرة. تعامل مع العينات فقط من الحواف أو الأسطح غير المطحونة.

4. الفحص البصري

افحص السطح المحضر تحت إضاءة جيدة. ارفض وأعد طحن أي عينة تظهر:

شقوق أو مسامية أو شوائب على وجه التحليل

علامات مائية أو بقايا زيت

أنماط طحن غير متساوية أو معدن ملطخ

تغير لون الأكسدة المرئي

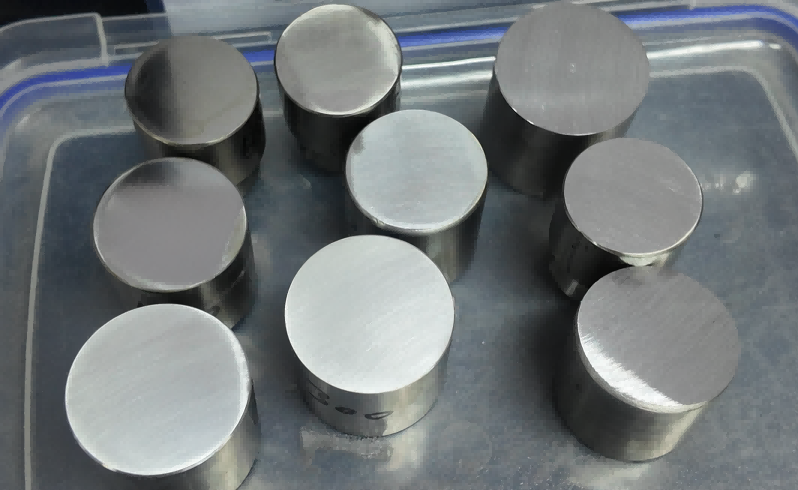

يظهر السطح المحضر بشكل صحيح نمط خدش موحداً ومتسقاً عبر منطقة التحليل بأكملها.

5. التحليل الفوري

تبدأ الأكسدة فوراً بعد الطحن، خاصة على المعادن التفاعلية. بالنسبة لعينات الصلب والحديد الزهر، أكمل التحليل في غضون 10 دقائق من الطحن. بالنسبة للسبائك الأكثر تفاعلية (التيتانيوم، الألومنيوم)، قلل هذه النافذة أكثر. قم بتخزين العينات المحضرة في مجفف إذا كان التأخير لا مفر منه، وأعد الطحن قبل التحليل كلما اشتبه في وجود أكسدة.

اعتبارات خاصة بالمواد

الحديد الزهر: التحكم في الطبقة البيضاء

يمثل الحديد الزهر تحدياً فريداً. يمكن لرقائق الجرافيت في البنية المجهرية أن تعطل استقرار الشرارة. يجب تبريد العينات بسرعة أثناء التصلب لتشكيل طبقة بيضاء (سمنتيت) عند سطح التحليل — وهي عملية تعرف باسم تكوين الطبقة البيضاء. الحديد الزهر المبرد بشكل غير صحيح يعطي قراءات كربون غير موثوقة. تحقق من درجة حرارة قالب التبريد وتقنية الصب كجزء من مراقبة الجودة الروتينية.

منع التلوث المتبادل

خصص أحزمة الطحن لمجموعات مواد محددة. الحزام المستخدم على الصلب الكربوني سينقل جزيئات الحديد إلى عينة من الصلب المقاوم للصدأ أو سبيكة النيكل، مما يسبب ارتفاعات كاذبة في الحديد والعناصر المرتبطة به. احتفظ بأحزمة منفصلة لـ:

الصلب الكربوني والصلب منخفض السبائك

الصلب المقاوم للصدأ والمواد عالية السبائك

السبائك غير الحديدية (الألومنيوم، النحاس، النحاس الأصفر)

السبائك المتخصصة (النيكل، الكوبالت، التيتانيوم)

السبائك غير الحديدية

تميل المعادن اللينة مثل الألومنيوم والنحاس إلى التلطخ عند التجليخ. استخدم أحزمة حادة وجديدة، وضغطاً خفيفاً، وفكر في استخدام حبيبات تنعيم أدق (240–320 حبيبة) لهذه المواد. تفضل بعض المختبرات استخدام التفريز أو الخراطة للعينات غير الحديدية للحصول على سطح نظيف وغير مجهد.

الأخطاء الشائعة وتأثيراتها

تحضير العينة لـ مطياف الانبعاث الضوئيالتحليل ليس متغيراً يتم تحسينه من أجل السرعة، بل هو عملية خاضعة للرقابة لتوحيد المعايير. ضع إجراءات مكتوبة، وقم بتدريب المشغلين على معيار ثابت، وقم بتدقيق الأسطح المحضرة بانتظام. يتم استرداد الوقت المستثمر في التحضير المناسب عدة مرات من خلال تقليل التحليلات المتكررة، وتقليل استهلاك المعايير، والحصول على نتائج يمكن الدفاع عنها وقابلة للتتبع.

الأسئلة الشائعة

س1: كيف أعرف ما إذا كانت علامة حرق الشرارة (بقعة الحرق) تشير إلى عينة محضرة بشكل صحيح وتحليل صالح؟

ج: افحص علامة الشرارة مباشرة بعد الانبعاث. تتكون بقعة الشرارة الصالحة على سطح مُحضر بشكل صحيح من منطقتين متميزتين: فوهة مركزية داكنة ومصقولة بشكل موحد محاطة بحلقة تكثيف متماثلة ذات لون رمادي فاتح أو معدني. إذا كانت بقعة الحرق غير منتظمة، أو مائلة، أو تظهر "بقعاً بيضاء غير مصقولة"، فهذا يشير عادةً إلى ضعف استواء السطح، أو تسرب الهواء/الأرجون المتبقي، أو وجود شوائب شديدة، أو أكسدة سطحية مفرطة. يجب التخلص من البيانات الناتجة عن مثل هذه الحروق، ويجب إعادة تحضير العينة (إعادة التجليخ للسبائك القائمة على الحديد؛ إعادة التفريز/الخراطة للسبائك غير الحديدية اللينة) قبل إعادة التحليل.

س2: هل يجب تحضير السبائك غير الحديدية اللينة مثل الألومنيوم والنحاس عن طريق التفريز السطحي أو الخراطة بدلاً من التجليخ بأحزمة كاشطة؟

ج: نعم. بالنسبة للسبائك غير الحديدية اللينة (مثل الألومنيوم النقي، والنحاس الخالي من الرصاص، وسبائك الزنك)، يوصى بشدة باستخدام التفريز الدقيق أو الخراطة بأدوات الماس أو كربيد التنجستن بدلاً من التجليخ بالأحزمة. تميل السبائك اللينة إلى التلطخ تحت التجليخ الكاشط، مما يؤدي إلى انسداد الحزام وغرس جزيئات كاشطة (مثل الألومينا أو كربيد السيليكون) في مصفوفة العينة. توفر الخراطة أو التفريز سطحاً نظيفاً ومنخفض الإجهاد وخالياً تماماً من المواد الكاشطة المدمجة، مما يحسن بشكل كبير من موثوقية قراءات العناصر النزرة مثل الكربون والسيليكون والألومنيوم.

يرجى الاتصال بنا لمزيد من الاستفسارات أو المعلومات التفصيلية!

Tel:+86-183-5283 6805

البريد الإلكتروني:sales@jinyibo.com

الموقع الإلكتروني:www.jinyibo.com
