ما هي الأجهزة الداعمة لجهاز قياس الطيف؟

العوامل المؤثرة على نتائج اختبار المطياف:

عند اختبار العينات، تتأثر نتائج المطياف عادةً بعوامل مختلفة، تشمل أداءه الخاص والبيئة الخارجية. تشمل العوامل الخارجية بشكل رئيسي درجة الحرارة والرطوبة المحيطة، ونقاء غاز الأرجون، وحالة مصدر الطاقة، وظروف معالجة العينة. توجد أجهزة متخصصة لمعالجة هذه العوامل المؤثرة المختلفة.

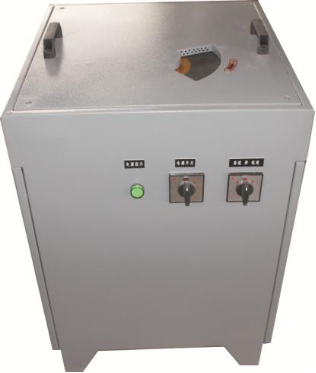

آلة الطحن

1. الغرض

تُعد آلة الطحن المعدات الأساسية لمعالجة العينات مسبقًا في التحليل الطيفي للمعادن/الخامات تتمثل وظيفتها الأساسية في إزالة طبقة الأكسيد والزيت والنتوءات من سطح العينة، وطحن سطح اختبار أملس ونظيف لضمان الإثارة الكافية والحصول على إشارة دقيقة بواسطة المطياف، مما يؤثر بشكل مباشر على قابلية تكرار الكشف.

2. المعايير الرئيسية

(1) مواصفات المواد الكاشطة:

لاختبار الطيف المعدني، اختر أحزمة/عجلات كاشطة بشبكة 80-120 (الكاشطة الناعمة جدًا تؤدي إلى كفاءة طحن منخفضة، والكاشطة الخشنة جدًا تترك خدوشًا عميقة، مما يؤثر على الإثارة).

(2) سرعة الدوران:

بالنسبة لطحن المعادن، تكون سرعة الدوران 1500-3000 دورة في الدقيقة (السرعة المنخفضة جدًا تؤدي إلى طحن غير متساوٍ، بينما السرعة العالية جدًا يمكن أن تسبب أكسدة سطح العينة وارتفاع درجة الحرارة والتشوه)؛ أما بالنسبة لطحن الخامات، فتكون سرعة الدوران 800-1500 دورة في الدقيقة لمنع تناثر المسحوق وعدم تساوي حجم الجسيمات.

(3) وظيفة إزالة الغبار:

تعتبر آلة الطحن المزودة بنظام إزالة الغبار الصناعي ضرورية لمنع غبار الطحن من تلويث العينة وسد المسار البصري للمطياف، مع ضمان بيئة تشغيل آمنة أيضًا.

(4) جهاز التثبيت:

تعمل آلة الطحن المزودة بمشبك تثبيت على تقليل الانحراف اليدوي البشري، مما يضمن سطح طحن أملس ويحسن من قابلية تكرار الكشف.

ثانياً: مُثبِّت الجهد

1. التطبيق

أجهزة قياس الطيف هي أجهزة بصرية/إلكترونية عالية الدقة يمكن أن تؤثر تقلبات جهد التيار الكهربائي والارتفاعات المفاجئة فيه بشكل مباشر على استقرار مصدر الضوء واستقبال الإشارة من قِبل الكاشف، مما يؤدي إلى انحراف في نتائج الكشف وضعف في قابلية التكرار. يُعدّ مصدر الطاقة المُنظّم جهازًا أساسيًا لحماية البيئة. وتتمثل الوظيفة الأساسية لمصدر الطاقة المُنظّم في جهاز قياس الطيف في تثبيت مصدر الطاقة، وحماية الجهاز، وضمان دقة الكشف. بالنسبة للأجهزة الكهروضوئية عالية الدقة مثل أجهزة قياس الطيف، فإن التخلص من تداخل الشبكة عند طرف مصدر الطاقة يمنع حدوث انحرافات في نتائج الكشف وتلف الجهاز.

2. المعايير الرئيسية

(1) القدرة المقدرة:

اختر طاقة تتراوح بين 1.5 و2 ضعف إجمالي طاقة المطياف (يحدث ارتفاع مفاجئ في الطاقة عند بدء تشغيل مصدر الضوء/الكاشف في المطياف). تتراوح طاقة المطيافات المكتبية التقليدية عادةً بين 500 و2000 وات، ويكفي استخدام وحدة تزويد طاقة غير منقطعة (UPS) بقدرة 1000 إلى 5000 فولت أمبير.

(2) استقرار الجهد:

≤±1%. كلما كانت القيمة أصغر، كان مصدر الطاقة أكثر استقرارًا، مما يجنب حدوث تقلبات في شدة مصدر الضوء.

(3) شكل الموجة الخارجة:

يجب أن تكون موجة جيبية نقية. الموجات المصححة/الموجات المربعة ستتلف المكونات الإلكترونية الدقيقة للمطياف (مثل كاشف CCD وبطاقة جمع البيانات).

(4) وظائف إضافية:

يشمل الحماية من زيادة التيار، والحماية من الحمل الزائد/قصر الدائرة، والحماية الكهرومغناطيسية. في بيئات ورش العمل، يلزم وجود غلاف إضافي مقاوم للغبار لمنع دخول الغبار.

ثالثًا: جهاز تنقية غاز الأرجون

1. التطبيق:

يُعدّ جهاز تنقية الأرجون مكونًا أساسيًا في أجهزة قياس الطيف ذات القراءة المباشرة/أجهزة قياس الطيف الشراري. في التحليل المعدني الصناعي، يُستخدم الأرجون كغاز واقٍ للإثارة، وتحدد نقاوته بشكل مباشر استقرار لهب قوس الإثارة وجودة الخطوط الطيفية. يستطيع جهاز التنقية تنقية الأرجون الصناعي العادي إلى درجة نقاء التحليل الطيفي، مما يُزيل أخطاء الكشف عند مصدر الغاز.

2. المعايير الرئيسية:

(1) دقة التنقية:

الشرط الأساسي هو نقاء غاز الأرجون الخارج ≥ 99.999%، ومحتوى الأكسجين ≤ 5 جزء في المليون، ومحتوى الماء ≤ 3 جزء في المليون، ومحتوى النيتروجين ≤ 10 جزء في المليون، مما يفي بمتطلبات التحليل عالية الدقة للمعادن (القصدير/التنغستن/الفولاذ المقاوم للصدأ، إلخ)؛

(2) معدل تدفق الغاز:

يتم الاختيار وفقًا لاستهلاك الغاز لحامل الشرارة الخاص بجهاز قياس الطيف. بالنسبة لأجهزة قياس الطيف التقليدية ذات القراءة المباشرة على سطح المكتب، اختر 0.5-5 لتر/دقيقة، وهو ما يكفي لتغطية التشغيل المستمر لجهاز واحد؛

(3) ضغط التشغيل:

ضغط الإدخال 0.2-0.8 ميجا باسكال، ضغط الإخراج 0.1-0.5 ميجا باسكال (قابل للتعديل)، مع شاشة عرض الضغط وصمام تنظيم الضغط لضمان استقرار ضغط مسار الغاز؛

(4) وظائف إضافية:

أعطِ الأولوية للطرازات المزودة بإنذار تجاوز الحد المسموح به للشوائب، وحماية من الضغط، ووظائف التجديد. للاستخدام في ورش العمل، يلزم وجود غلاف مقاوم للغبار وتصميم مقاوم للصدمات.

(5) القدرة على التكيف:

اختر جهاز تنقية صغيرًا يُوضع على سطح الطاولة لجهاز مطياف واحد، وجهاز تنقية رأسي كبير لأجهزة متعددة، وجهاز تنقية صغير محمول لإجراء الاختبارات المحمولة في الموقع.
