كيفية منع تلف نافذة كاشف XRF المحمول باليد: الدليل الوقائي الشامل

الملخص التنفيذي

إن نافذة الكاشففي محلل فلورية الأشعة السينية المحمول باليد (XRF) تُعد أكثر المكونات المادية حساسية داخل المسار البصري للجهاز. وتحدد سلامتها المادية بشكل مباشر دقة اكتشاف العناصر الخفيفة، وعمر الجهاز، وتكاليف صيانة المؤسسات.

سواء كان جهازك مزودًا بـ كاشف الانجراف السيليكوني (SDD)أو كاشف الصمام الثنائي PIN السيليكوني (Si-PIN)، فإن كليهما يمثلان مكونات إلكترونية ضوئية عالية القيمة والدقة. بمجرد ثقب غشاء نافذة الكاشف أو تمزقه، تواجه الشركات ما هو أكثر بكثير من استبدال قطع الغيار المكلفة ونفقات سفر الفنيين الميدانيين؛ إذ تعاني من توقف تشغيلي حاد عبر خطوط الإنتاج وعمليات فحص الجودة.

استنادًا إلى بيانات خدمات الدعم الميداني العالمية للمصنعين، يحلل هذا الدليل الشامل الأسباب الجذرية لفشل نافذة الكاشف ويحدد إجراءات التشغيل القياسية (SOPs)، وبروتوكولات الصيانة الدورية، واستراتيجيات إدارة أصول المؤسسات لحماية محلل معادن XRF المحمول باليدالخاص بك.

1. هيكل نافذة كاشف XRF والأسباب الجذرية للفشل

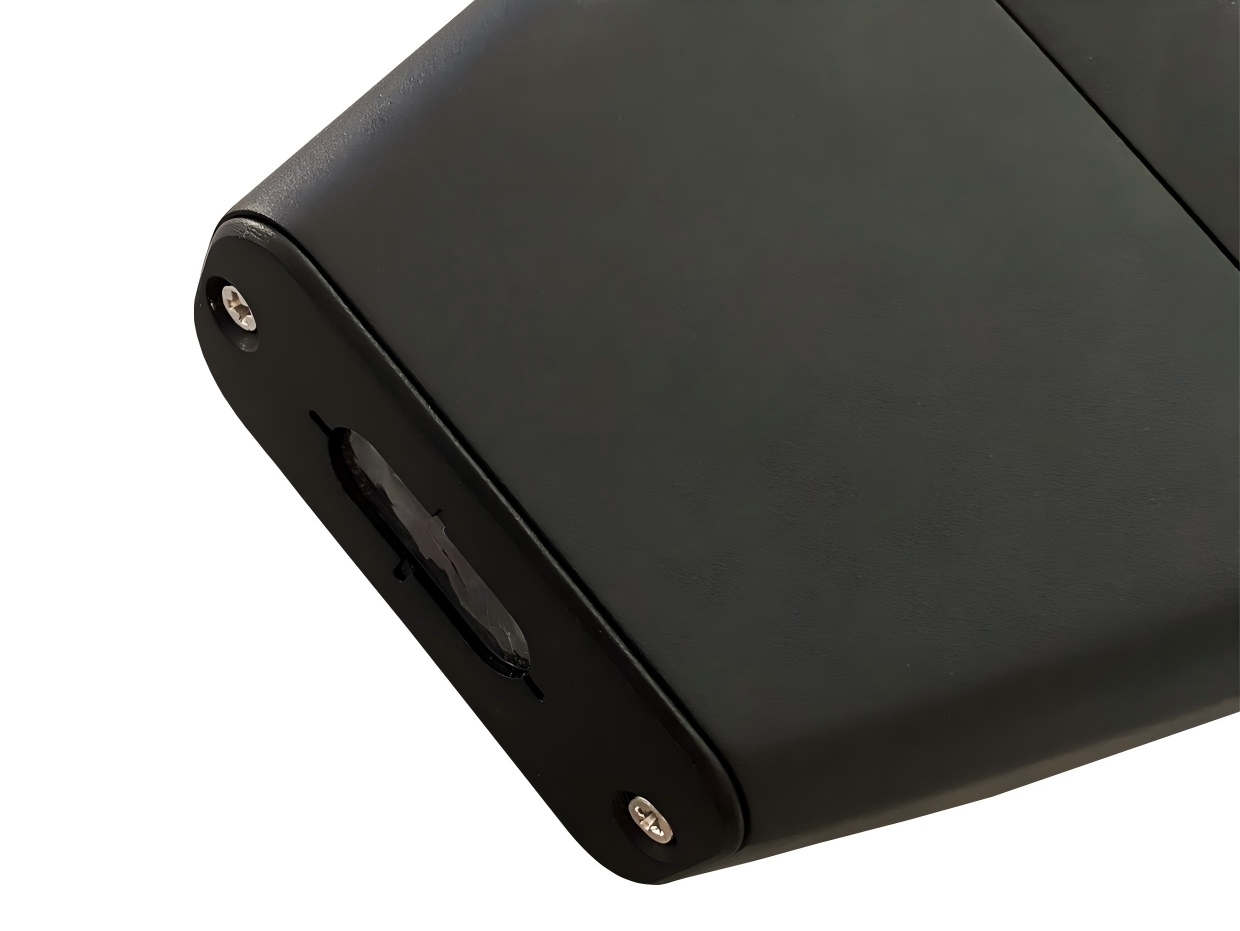

تتميز محللات XRF المحمولة باليدعادةً بغشاء فائق الرقة ناقل للإشعاع في الطرف الأمامي. وتشمل التكوينات الأساسية:

نوافذ البوليميد (Kapton®/Proline) فائقة الرقة: رقيقة للغاية مع أقصى نفاذية للأشعة السينية للعناصر الخفيفة مثل المغنيسيوم (Mg)، والألومنيوم (Al)، والسيليكون (Si)، والفوسفور (P)، والكبريت (S). ومع ذلك، تتمتع هذه الأغشية بمتانة ميكانيكية منخفضة وتكون عرضة للثقوب الحادة والتآكل والتلف الحراري.

نوافذ البريليوم المعدنية (Be): توفر قوة ميكانيكية أعلى ومقاومة للثقب لتحليل المعادن المتوسطة إلى الثقيلة. ومع ذلك، يمتص البريليوم الأشعة السينية منخفضة الطاقة المنبعثة من العناصر الخفيفة، وهو عرضة للأكسدة والتآكل الكيميائي في البيئات الرطبة أو الحمضية. (ملاحظة: البريليوم مادة سامة؛ تجنب ملامسة الجلد مباشرة إذا تمزقت نافذة Be).

تغلق نافذة الكاشف الحجرة الداخلية المفرغة أو المتحكم بها لمنع دخول الغبار والرطوبة والحطام، مع السماح للأشعة السينيةالمميزة بالوصول إلى شريحة المستشعر الداخلية SDD أو Si-PIN. ونتيجة لذلك، تظل السطح المادي الأكثر تعرضًا وضعفًا في الجهاز.

وفقًا لإحصاءات الدعم الفني، تنشأ أعطال النوافذ غير الطبيعية من ثلاثة أسباب جذرية رئيسية:

الثقب المباشر بواسطة أجسام حادة: يمكن لسحب أو إمالة القطعة الطرفية مقابل برادة المعادن، أو الخردة المعدنية الحادة، أو العينات المعدنية الخشنة، أو المكونات الإلكترونية المدببة أن يثقب الغشاء فورًا، مما يسبب تلفًا كارثيًا بالخدش للشريحة الأساسية SDDأو شريحة Si-PIN.

تآكل الجسيمات والتمزقات القصية: يتراكم الغبار الصناعي (الفولاذ المقاوم للصدأ، والتيتانيوم، والكوارتز، أو جسيمات الحديد) بسهولة على طول إطار النافذة في بيئات التعدين أو إعادة تدوير الخردة. يؤدي ضغط المحلل على العينة إلى احتجاز هذه الجسيمات، مما يولد قوى قص كاشطة شديدة تحول الشقوق الدقيقة إلى تمزقات كاملة.

بروتوكولات التنظيف غير الصحيحة: يؤدي المسح الجاف بمناشف ورقية صناعية أو استخدام مذيبات أكالة مثل الأسيتون أو مخففات الطلاء أو الأحماض/القلويات القوية إلى تدهور سريع في البنية البوليمرية، مما ينتج عنه انتفاخ وانفصال طبقي وثقب في الغشاء.

2. إجراءات التشغيل القياسية (SOPs) للعناية الوقائية

ينبغي على الشركات التي تستخدم أجهزة XRF المحمولة باليدتطبيق إجراءات تشغيل قياسية صارمة تركز على أربع ركائز تشغيلية: الفحص قبل الاختبار، والوضعية الصحيحة، والمواد الاستهلاكية الواقية، والتنظيف غير المتلف.

تقييم السطح قبل القياس وتحديد الوضعية

تهيئة السطح: افحص هندسة العينة قبل الضغط على الزناد. قم ببرد أو طحن النتوءات الحادة أو الزوائد أو الحواف المدببة على الأجزاء المشغولة آليًا أو الخردة المعدنية.

التلامس المتوازي: حافظ على محاذاة متوازية صارمة بزاوية 90 درجة بين فوهة المحلل والعينة. طبّق ضغطًا لطيفًا ومتجانسًا — لا تقم أبدًا بإمالة النافذة أو إجبارها أو سحبها عبر أسطح العينات.

التحكم في درجة الحرارة والمواد الكيميائية: تجنب التلامس المباشر مع العينات الساخنة التي تتجاوز تصنيفات درجة الحرارة المحددة من المصنع (فالحرارة المفرطة تذيب أغشية البوليميد). امسح جيدًا سوائل القطع أو مواد التشحيم أو بقايا التخليل الحمضي قبل المسح.

محطات عمل متخصصة للعينات الصغيرة وغير المنتظمة

لا تمسك أبدًا بالمثبتات الصغيرة أو الأسلاك الرفيعة أو نشارة المعادن أو المكونات الإلكترونية الصغيرة مقابل النافذة بأصابعك.

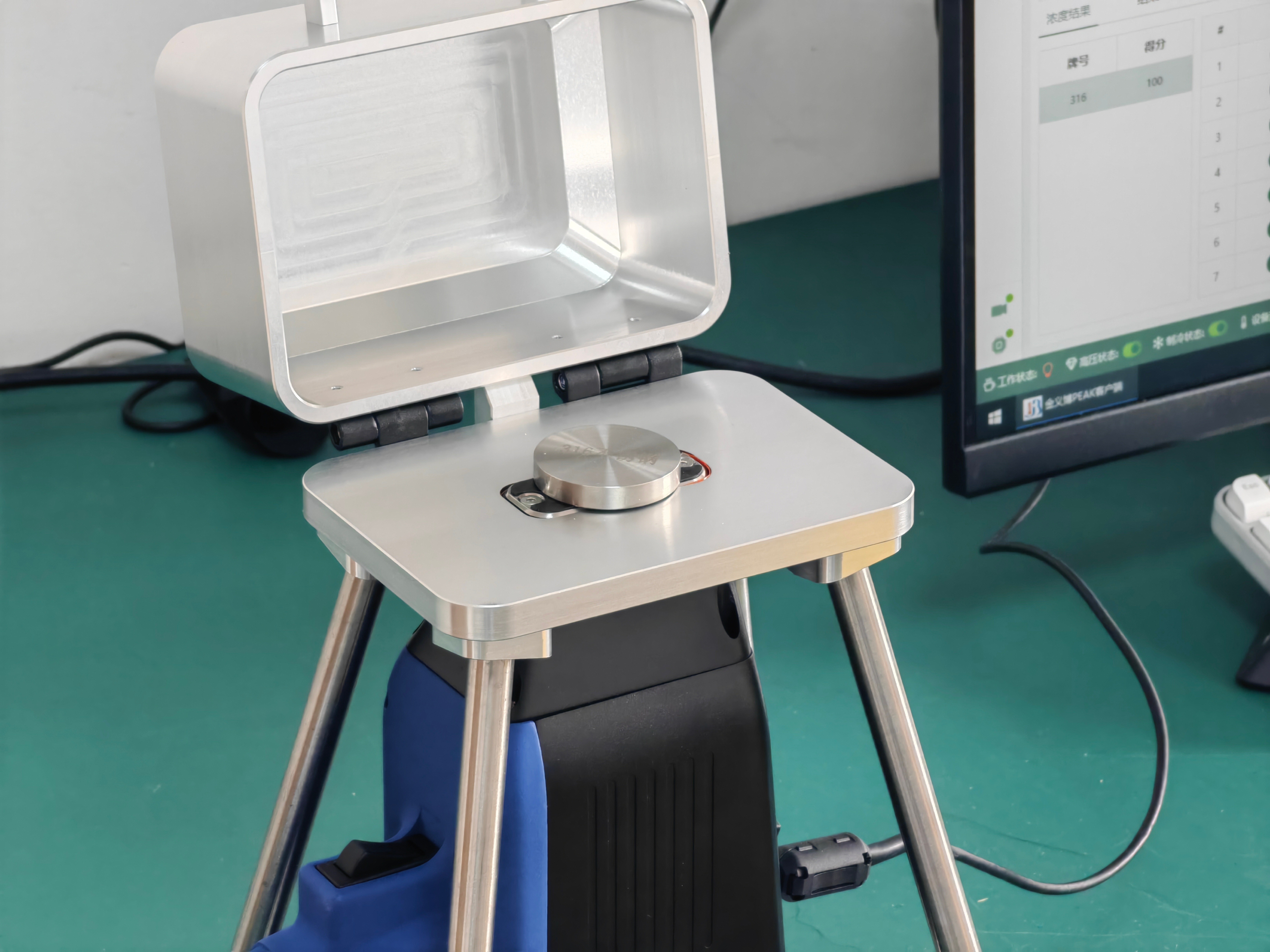

بيئات المختبر: ثبّت الجهاز في حامل اختبار مخصص لـXRFضع العناصر الصغيرة داخل كوب عينة محكم الإغلاق أو حجرة مبطنة عازلة للاختبار باستخدام محدد الحزمة.

بيئات الفرز الميداني: استخدم حصائر عينات مطاطية أو سيليكونية شديدة التحمل. ضع الأجزاء الصغيرة بشكل مسطح على الحصيرة وأنزل فوهة المحلل عليها برفق لمنع التدحرج والانحشار.

مطابقة المواد الاستهلاكية الواقية مع التطبيق

تحليل العناصر الخفيفة (Mg، Al، Si، P، S): استخدم نوافذ البوليميد المصنّعة من المصنع والمدعومة بأغطية أغشية رقيقة قابلة للاستبدال (مثل Proline أو Mylar® أو Ultralene®) كدرع أساسي ضد الغبار والصدمات.

تحليل المعادن الثقيلة (Cu، Fe، Ni، Pb، Zn): بالنسبة إلى طرز النوافذ المصنوعة من البريليوم، ركّب واقيًا مرنًا للواجهة من السيليكون لامتصاص الصدمات الجسدية المباشرة أثناء الاستخدام الميداني القاسي.

استبدال المواد الاستهلاكية: استبدل الأغشية الواقية الخارجية أو واقيات الواجهة فور ملاحظة الخدوش أو الغبار المعدني المتراكم أو تغير لون الزيت.

إجراء التنظيف القياسي غير المتلف

يُمنع ملامسة أي أجسام صلبة مباشرة لغشاء الكاشف أثناء التنظيف.

الخطوة 1: الإزالة الجافة لغبار السطح (تنظيف الغبار اليومي الروتيني) استخدم منفاخ هواء مطاطيًا صناعي الدرجة وخاليًا من الوبر. يُمنع منعًا صارمًا استخدام محاقن الأذن الطبية ذات الرطوبة المتبقية والنيتروجين عالي الضغط الموجه من مسافة قريبة. انفخ غبار السطح وبقايا المعادن بزاوية جانبية مقدارها 45° لتجنب تأثير تدفق الهواء العمودي الذي قد يمزق الغشاء.

الخطوة 2: التنظيف الكيميائي اللطيف للتلوث بالزيت عند تراكم بقع سائل القطع أو الملوثات على النافذة، استخدم عودًا قطنيًا دقيق الطرف وخاليًا من الوبر مخصصًا لذلك، ورطّبه بكمية قليلة جدًا من الإيثانول اللامائي عالي النقاء، ومرره بلطف عبر الغشاء في اتجاه واحد. لا تفرك ذهابًا وإيابًا بقوة ولا تطبق ضغطًا عموديًا على الغشاء. اترك السطح ليجف بالهواء لمدة 1–2 دقيقة قبل استئناف الاختبار.

العمليات المحظورة

لا تمسح الغشاء جافًا باستخدام المناديل الورقية العادية أو الورق الخشن الخالي من الوبر.

لا تستخدم المنظفات الكيميائية بما في ذلك الأسيتون أو مخففات الطلاء أو الأحماض القوية أو القلويات القوية.

لا تفرك السطح بحركات مسح متكررة وقوية.

لا تستخدم هواء الورش المضغوط للنفخ المباشر من مسافة قريبة باتجاه النافذة (فهذا الهواء يحمل ضغطًا مرتفعًا ورطوبة ورذاذ زيوت).

3. إطار إدارة أصول المؤسسة والصيانة

يتطلب منع تلف الأجهزة الجمع بين التزام المشغلين وسياسات إدارة المعدات المؤسسية:

1. اعتماد المشغلين بمسارين

أدرج بروتوكولات السلامة الإشعاعية وحماية نافذة الكاشف ضمن إجراءات تهيئة الموظفين الإلزامية. يجب على المشغلين اجتياز الاختبارات النظرية وتقييمات التعامل العملي قبل الحصول على تصريح تشغيل وحدات XRF المحمولة. أجرِ تدريبًا تنشيطيًا سنويًا يركز على التعامل مع العينات عالية الخطورة.

2. بروتوكولات الفحص المتدرجة

عمليات التدقيق اليومية قبل/بعد الوردية: يجب على المشغلين إجراء فحوصات بصرية لتجميع النافذة في بداية ونهاية كل وردية، مع التحقق من وجود تمزقات دقيقة، أو ترهل، أو تراكم للزيت، أو تقشر عند الحواف.

عمليات التدقيق الأسبوعية عالية الخطورة: زيادة تكرار الفحص إلى أسبوعيًا في البيئات القاسية أو الرطبة أو المليئة بالغبار (مثل المناجم، وساحات الخردة، ومصانع التخليل) لضمان عدم وجود تكاثف للرطوبة أو تراكم للحبيبات خلف اللوحة الأمامية.

سياسة العزل الفوري للحجر: إذا أظهر غشاء النافذة أي علامة على وجود ثقوب دقيقة، أو ترهل، أو انفصال طبقات، فيجب عزل جهاز التحليل فورًا وتسجيل طلب صيانة. إن تشغيل وحدة بنافذة متضررة قد يؤدي إلى تفريغ حجرة التفريغ، مما يتسبب في تدمير وحدة كاشف SDD أو Si-PIN.

الخلاصة

تعمل نافذة كاشف جهاز XRF المحمول باليد كحاجز حاسم لتحليل المواد بدقة. وتحدد حالتها بشكل مباشر قابلية تكرار التحليل، ووقت تشغيل الجهاز، والتكلفة الإجمالية للملكية على المدى الطويل.

من خلال تطبيق إجراءات موحدة لتحضير العينات، واستخدام منصات اختبار مخصصة للتطبيقات، والالتزام بطرق التنظيف غير المدمرة، وفرض عمليات فحص صارمة للأصول، يمكن للمنشآت الصناعية التخلص من أكثر من 90% من أعطال نافذة الكاشف الناتجة عن المستخدمين. إن حماية هذا المكون الحيوي تضمن إجراء اختبارات غير مدمرة (NDT) مستمرة وموثوقة وفعالة من حيث التكلفة في جميع العمليات الميدانية والمخبرية.
