الاندماج بالغاز الخامل (IGF) مقابل الاستخلاص الساخن: الاختلافات الرئيسية في تحليل عناصر الغاز

في علم المواد وعلم المعادن،الاندماج بالغاز الخامل (IGF)(يُوحَّد غالبًا باسم الاندماج والاستخلاص بالغاز الخامل) والاستخلاص الساخن(يُشار إليه أيضًا باسم الامتزاز الحراري أو TDS/TDA) هما الطريقتان التحليليتان الأساسيتان المستخدمتان لتحديد شوائب الغازات البينية—وتحديدًاالأكسجين (O)/النيتروجين (N)/الهيدروجين (H)—في العينات الصلبة مثل المعادن والسبائك والسيراميك المتقدم والمساحيق غير العضوية.

يكمن الاختلاف الأساسي بين هاتين الطريقتين فيالحالة الفيزيائية للعينة أثناء التسخينودرجة حرارة الاستخلاص.

ببساطة: يذيب الاندماج بالغاز الخامل العينة بالكامل لإطلاق جميع الغازات من خلال التفاعلات الكيميائية، بينما يسخّن الاستخلاص الساخن العينة إلى ما دون نقطة انصهارها لاستخلاص الهيدروجين القابل للانتشار فقط عبر الانتشار في الحالة الصلبة.

1. المبادئ الأساسية وآليات إطلاق الغاز

الاندماج بالغاز الخامل (IGF)

حالة العينة: منصهرة بالكامل (انتقال طور من صلب إلى سائل).

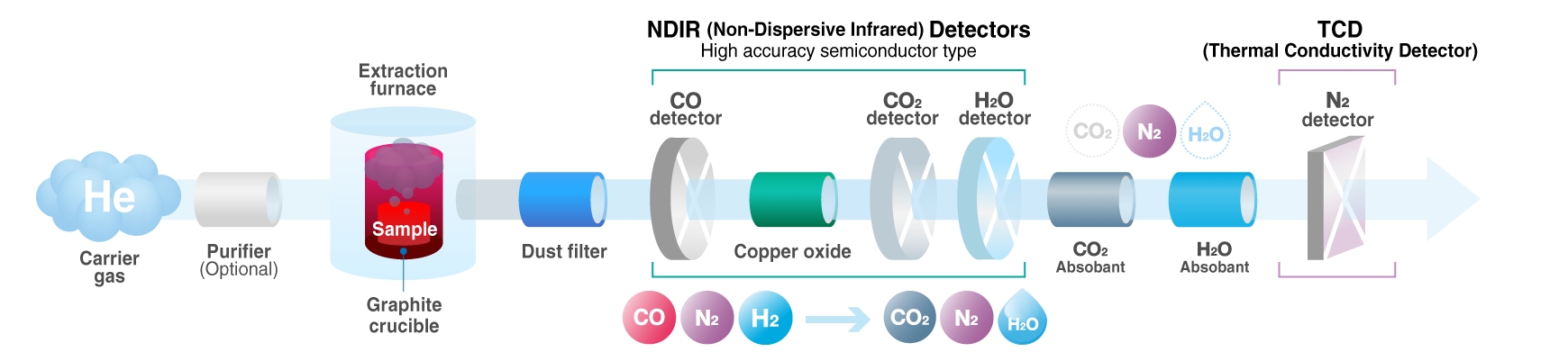

مبدأ العمل:توضع العينة في بوتقة من الغرافيت عالية النقاوة تحت تدفق واقٍ من غاز حامل خامل (عادة الهيليوم، He، أو الأرجون، Ar). ثم تُسخّن إلى درجات حرارة فائقة الارتفاع (1500℃ إلى 3000℃) باستخدام فرن نبضي (تسخين بمقاومة القطب) أو فرن حثي عالي التردد.

آلية إطلاق الغاز: عند درجات الحرارة القصوى هذه، تتحطم الشبكة البلورية للمادة بالكامل. يخضع الأكسجين المدمج داخل العينة لتفاعل اختزال كربوحراري مع الكربون من بوتقة الغرافيت، مولدًا غاز أول أكسيد الكربون (CO). وفي الوقت نفسه، يُطلَق النيتروجين والهيدروجين المحبوسان في الفجوات البينية للشبكة أو العيوب أو الشوائب بالكامل على شكل جزيئات N2 وH2. ثم ينقل الغاز الحامل هذه الغازات المطلقة إلى نظام الكشف.

الكواشف والعناصر المستهدفة: مزود بكواشف الأشعة تحت الحمراء غير المشتتة (NDIR) لقياس الأكسجين (غالبًا بعد تحويل CO إلى CO2 عبر محفز أكسيد النحاس) وكواشف التوصيلية الحرارية (TCD) لقياس النيتروجين والهيدروجين. يقيس في الوقت نفسه وبدقة الأكسجين الكلي (Total O) والنيتروجين الكلي (Total N) والهيدروجين الكلي (Total H).

الاستخلاص الساخن

حالة العينة: في الحالة الصلبة طوال العملية. يبقى التركيب البلوري سليمًا، وتُحافظ درجة حرارة التسخين بدقة على أن تكون أقل من نقطة انصهار العينة.

مبدأ العمل: من خلال التسخين بدرجات حرارة منخفضة إلى متوسطة (إما متساوية الحرارة أو عبر الامتزاز المبرمج حراريًا)، تزداد الحركة الحرارية ومعدل انتشار ذرات الهيدروجين البينية داخل الشبكة بشكل كبير. يسمح ذلك للهيدروجين القابل للانتشار (الهيدروجين المتحرك) بالانتقال إلى سطح العينة والتحرر بالامتزاز. يُنقل H2 المنطلق بواسطة غاز حامل عالي النقاوة (مثل الأرجون أو النيتروجين) إلى الكاشف.

آلية إطلاق الغاز: بسبب درجات حرارة التشغيل المنخفضة، لا تستطيع هذه الطريقة كسر الروابط الكيميائية القوية، مما يعني أنها لا تستطيع تحليل شوائب الأكاسيد أو النتريدات شديدة الثبات. وبالتالي لا تمتلك أي قدرة على كشف الأكسجين أو النيتروجين. عند درجات الحرارة الأعلى (800℃-1100℃) أثناء التشغيل المبرمج حراريًا، يمكنها استخلاص الهيدروجين المحبوس ضعيف الارتباط عند حدود الحبيبات والعيوب (المعروف بالهيدروجين المتبقي). ومع ذلك، يظل هدفها الأساسي هو الهيدروجين (H).

الكواشف والعناصر المستهدفة: باستخدام كواشف التوصيلية الحرارية عالية الدقة (TCD) أو كواشف مطيافية الكتلة (MS) المصممة خصيصًا لتحليلالهيدروجين.

2. المقارنة التقنية: الاندماج بالغاز الخامل (IGF) مقابل الاستخلاص الساخن

3. لماذا لا يمكن للاستخلاص الساخن اكتشاف الأكسجين والنيتروجين

يكمن السبب الأساسي لهذا القيد في الاختلاف بين طاقة الارتباط وخصائص انتشار ذرات هذه الغازات داخل المصفوفة المعدنية:

سلوك الهيدروجين (H): تمتلك ذرات الهيدروجين نصف قطر ذريًا صغيرًا للغاية وتوجد كذرات بينية في الشبكة المعدنية، مما يؤدي إلى طاقة تنشيط منخفضة للغاية للانتشار. حتى في درجة حرارة الغرفة، يمكن للهيدروجين أن ينتشر تلقائيًا؛ وعند درجات الحرارة المتوسطة مثل 400℃، ينتقل بسرعة عبر مواقع الشبكة البينية ويزال امتزازه من السطح. لذلك يمكن قياسه بسهولة بواسطة الاستخلاص الساخن.

سلوك الأكسجين (O) والنيتروجين (N):الأكسجين والنيتروجينيوجدان في المعادن والسيراميك على شكل شوائب مستقرة ديناميكيًا حراريًا ومرتبطة كيميائيًا (مثل الألومينا، Al2O3، أو نيتريد التيتانيوم، TiN). طاقة الترابط لهذه المركبات مرتفعة للغاية، ولا يمكن للتسخين المعتدل في الحالة الصلبة توفير طاقة كافية لكسر هذه الروابط. علاوة على ذلك، وبسبب أن أنصاف أقطارهما الذرية أكبر بكثير من الهيدروجين، فإن معاملات انتشارهما في الشبكات ذات الحالة الصلبة تكاد تكون معدومة.

رؤية تقنية: فقط البيئة ذات درجة الحرارة فائقة الارتفاع الخاصة بـالانصهار بالغاز الخامليمكنها إذابة المصفوفة وإذابة كربون بوتقة الغرافيت في حمام معدني سائل (غالبًا بمساعدة صهارات من النيكل أو القصدير). تتيح بيئة الطور السائل هذه تفاعل اختزال كربوحراري سريعًا يعمل على تفكيك الأكاسيد المستقرة لإطلاق غاز CO، وتحليل النتريدات لإطلاق غاز N2، مما يحقق استخلاصًا كاملًا وكميًا.

4. التطبيقات النموذجية وإرشادات الاختيار

متى يُستخدم الانصهار بالغاز الخامل (IGF)

التطبيقات: تحديد المحتوى الكلي للشوائب الغازية في الفولاذ، والمعادن غير الحديدية، وسبائك التيتانيوم/الزركونيوم، والكربيدات الأسمنتية، والسيراميك المتقدم، ومساحيق كاثود بطاريات الليثيوم، وأهداف الرش عالية النقاء.

الغرض: ضروري لمراقبة جودة المواد الخام، والتحقق من النقاء الكيميائي الإجمالي، وتحديد الشوائب غير المعدنية. وهو بمثابة المعيار العالمي للمعاملات التجارية والتحكيمات الأكاديمية.

مخرجات البيانات: إجمالي O، إجمالي N، وإجمالي H.

متى يُستخدم الاستخلاص الساخن

التطبيقات: يستهدف بشكل خاص الهيدروجين القابل للانتشار لتقييم مخاطر تدهور المواد، مثل التقصف الهيدروجيني (HE) والتشقق المتأخر في أنواع الفولاذ عالية المقاومة، ومواد استهلاك اللحام (تحليل هيدروجين معدن اللحام)، وسبائك الألومنيوم الخام، أو تحليلات فشل شحن الهيدروجين في سبائك التيتانيوم.

الغرض: تقييم متخصص للغاية للمخاطر. وبما أنه غير متلف للبنية الكلية للعينة، فإنه يوفر تنبؤات دقيقة للغاية عن عمر الخدمة الفعلي فيما يتعلق بمخاطر الهيدروجين النشط.

مخرجات البيانات: الهيدروجينالقابل للانتشار(الهيدروجين المتحرك) والهيدروجين المتبقي/المحتجز.

5. الملخص والنقاط الرئيسية لشراء معدات المختبر

لتحليل العناصر الشامل: إذا كان مختبرك يحتاج إلى بيانات معتمدة وموثوقة عن التركيز الكلي للأكسجين والنيتروجين والهيدروجين للوفاء بمعايير مراقبة الجودة العالمية، فيجب استخدام الانصهار بالغاز الخامل (IGF).

للتقصف الهيدروجيني وتحليل الفشل: إذا كان تركيزك الأساسي هو تقييم عوامل الخطر مثل التشقق الناجم عن الهيدروجين دون تدمير هندسة المكونات، فإن الاستخلاص الساخن هو المنهجية المثالية والمتخصصة للغاية.

عدم تكافؤ البيانات: لا يمكن استخدام النتائج التحليلية لهاتين الطريقتين بالتبادل. إن "إجمالي الهيدروجين" المقاس بواسطة IGF يشمل الهيدروجين المحتجز والجزيئي والمرتبط بالمركبات، مما يعطي قيمًا أعلى بكثير من "الهيدروجين القابل للانتشار" المتحصل عليه بواسطة الاستخلاص الساخن. يمثل كل منهما بُعدًا مختلفًا تمامًا من أداء المواد.

الأسئلة الشائعة 1: هل يمكن أن يحل الانصهار بالغاز الخامل (IGF) محل الاستخلاص الساخن لتقييم مخاطر التقصف الهيدروجيني؟

الإجابة: لا. يقيس IGF إجمالي الهيدروجين في العينات — بما في ذلك الهيدروجين القابل للانتشار، والهيدروجين المتبقي المحتجز، والهيدروجين المرتبط كيميائيًا. ومع ذلك، فإن الهيدروجين القابل للانتشار فقط هو السبب المباشر للتقصف الهيدروجيني والتشقق المتأخر في المواد المعدنية. ولأن IGF لا يستطيع التمييز بين الهيدروجين القابل للانتشار والهيدروجين الكلي ويتطلب صهر العينة، فلا يمكنه تقييم مخاطر التقصف الهيدروجيني بشكل مستقل. وعلى النقيض، يعزل الاستخلاص الساخن ويحدد كمية الهيدروجين القابل للانتشار بشكل خاص من خلال التسخين في الحالة الصلبة دون صهر أو تفاعلات كيميائية، مما يجعله الطريقة القياسية في الصناعة لتقييم التقصف الهيدروجيني واختبارات توافق هيدروجين اللحام.

الأسئلة الشائعة 2: لماذا تتطلب اختبارات IGF عوامل صهر بينما لا يتطلبها الاستخلاص الساخن؟

الإجابة: يعتمد IGF على الصهر بدرجات حرارة فائقة الارتفاع والاختزال الكربوحراري لاستخلاص جميع العناصر الغازية. تعمل عوامل الصهر (مثل النيكل أو القصدير أو النحاس) على خفض درجة حرارة السيولة للمصهور، وتعزيز الذوبان المتجانس للكربون من بوتقة الغرافيت، وتسريع التحلل الكامل للأكاسيد والنتريدات المستقرة لضمان إطلاق الغاز بالكامل. أما الاستخلاص الساخن فيعتمد من ناحية أخرى فقط على الانتشار الحراري الفيزيائي للهيدروجين عبر المصفوفة الصلبة دون صهر أو تفاعلات كيميائية، مما يجعل عوامل الصهر غير ضرورية تمامًا.
