دليل أسئلة وأجوبة حول Carbon Sulfur Analyzer: ورقة تقنية بيضاء

الجزء 1: الأساسيات ومبادئ العمل

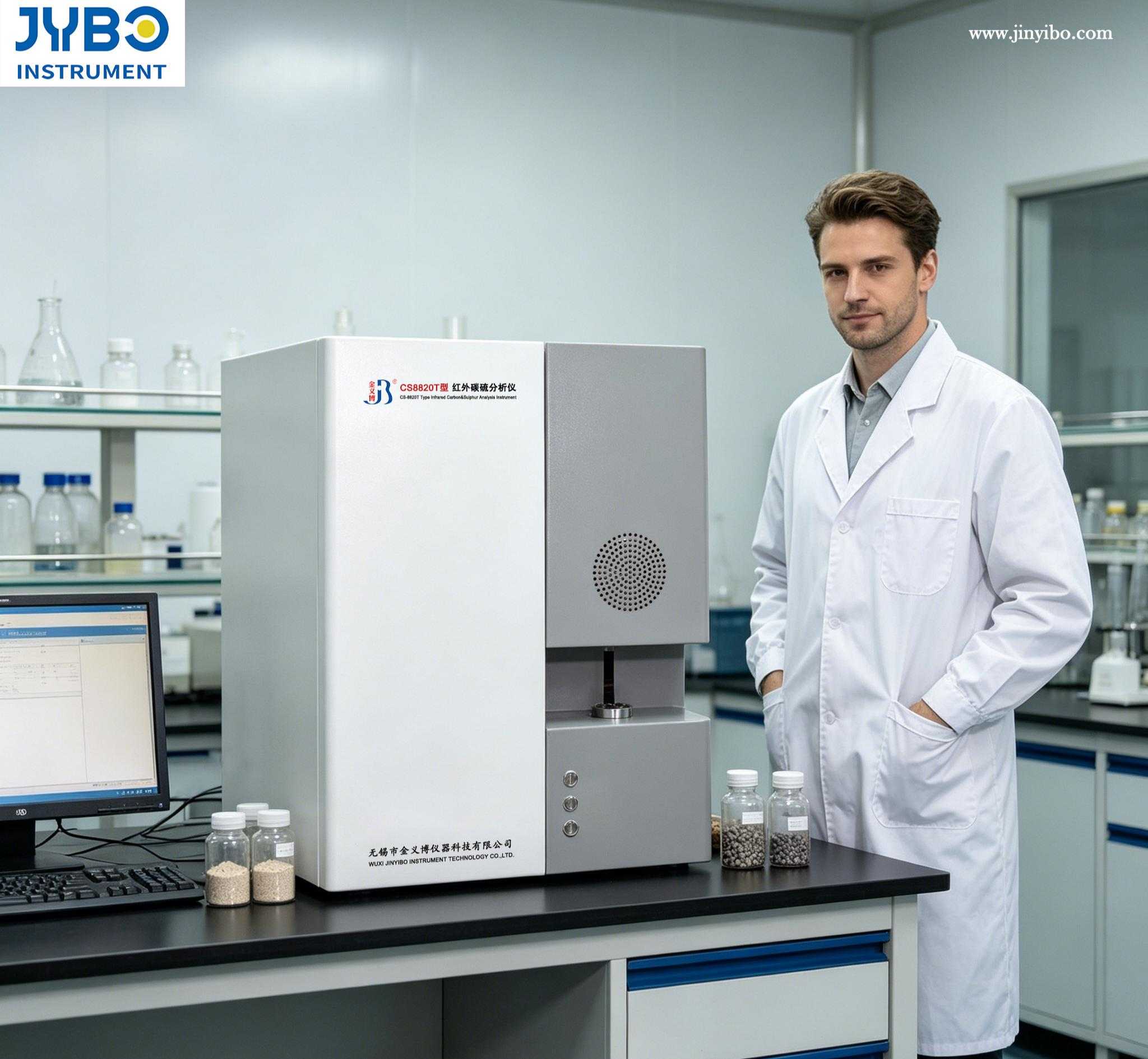

س1: ما هو محلل الكربون والكبريت؟ ولماذا يُعدّ بالغ الأهمية في صناعة المعادن الحديثة؟

ج: أ Carbon Sulfur Analyzer هو جهاز تحليل عنصري عالي الدقة مخصص لتحديد التركيزات المطلقة للكربون (C) والكبريت (S) بدقة في المصفوفات الصلبة مثل الفولاذ والحديد والسبائك والسيراميك والمعادن.

في علم المواد، يتحكم الكربون في الخصائص الميكانيكية مثل الصلادة ومقاومة التآكل وقوة الشد. أما الكبريت، فيؤدي مباشرة إلى "الهشاشة الحمراء" (التشقق الهش أثناء التشغيل على الساخن) ويقلل من قابلية تشغيل المادة. إن التحكم في تراكيز هذين العنصرين عند مستوى أجزاء في المليون (ppm) يُعد أمراً بالغ الأهمية لضمان السلامة البنيوية، والامتثال للمعايير التنظيمية الصارمة، وإطالة عمر خدمة المكونات.

س2: ما هو المبدأ العلمي الأساسي لمحلل الكربون والكبريت بالأشعة تحت الحمراء (IR) عالي التردد؟

ج: يعمل الجهاز وفق مبدأ فرن الحث عالي التردد مع الاحتراق متبوعاً بطيف الامتصاص بالأشعة تحت الحمراء (IR).

أولاً، يتم وزن عينة صلبة في بوتقة خزفية مع مواد مساعدة معدنية نقية (عادةً حبيبات التنغستن ورقائق النحاس) وتوضع داخل فرن حث عالي التردد. تحت تدفق مستمر من غاز الأكسجين عالي النقاء، يستخدم الفرن الحثي الحث الكهرومغناطيسي لتسخين العينة فورياً إلى أكثر من 1,700℃. يؤدي ذلك إلى احتراق كامل، حيث يتم أكسدة الكربون والكبريت بالكامل إلى غاز ثاني أكسيد الكربون (CO2) وثاني أكسيد الكبريت (SO2).

بعد ذلك، يتم نقل هذه الغازات بواسطة غاز حامل عبر مرشح غبار داخلي وأنابيب إزالة الرطوبة/التنقية إلى خلية كشف بالأشعة تحت الحمراء محكمة الإغلاق ومضبوطة الحرارة. وبما أن جزيئات CO2 وSO2 تُظهر نطاقات امتصاص اهتزازية فريدة ودقيقة جداً عند أطوال موجية مختلفة في الأشعة تحت الحمراء، يتم حساب التوهين في شدة الشعاع رياضياً بواسطة البرمجيات وفق قانون بير-لامبرت، مما يعطي التركيز المطلق الدقيق لكل عنصر.

س3: كيف يختلف جهاز تحديد الكربون والكبريت بالاحتراق عن تقنيات التحليل العنصري الأخرى مثل مطياف الانبعاث البصري (OES) وجهاز XRF المحمول؟

ج: في صناعة المعادن والتصنيع المعدني، تخدم هذه التقنيات الثلاث مهام تحليلية مختلفة:

مطياف الانبعاث البصري (OES): يتفوق في التحليل الكمي المتعدد للعناصر بشكل متزامن (اكتشاف أكثر من 20 عنصراً في وقت واحد) للعينات القياسية المتجانسة. ومع ذلك، عند التعامل مع سبائك منخفضة الكربون جداً أو حديد زهر عالي الكربون أو عينات غير متجانسة/مفصولة، فإن محلل الكربون والكبريت المعتمد على الاحتراق يوفر دقة أعلى وحدود كشف أدنى (LOD) وتكرارية لا مثيل لها.

جهاز XRF المحمول: مثالي للفرز السريع غير الإتلافي في الموقع والتعريف الإيجابي للمواد (PMI). ومع ذلك، وبسبب الفيزياء الأساسية لانبعاث الأشعة السينية، فإن تقنية XRF المحمولة غير قادرة على اكتشاف الكربون. إذا كان التحليل المعملي للكربون مطلوباً في الميدان، يجب استخدام محلل معادن محمول (portable oes analyzer). ومع ذلك، يظل محلل الكربون والكبريت عالي التردد المكتبي هو المعيار الذهبي المطلق لمراقبة جودة الكربون والكبريت داخل المختبر.

الجزء 2: التطبيقات الصناعية واختيار المعدات

س4: ما هي التطبيقات الصناعية الرئيسية لمحللات الكربون والكبريت؟

ج: تُستخدم هذه التقنية على نطاق واسع في أربعة قطاعات صناعية رئيسية:

علم المعادن وإنتاج الفولاذ: تُستخدم للتحكم في عملية الصهر داخل الفرن ولإصدار شهادات جودة المنتج النهائي للفولاذ الكربوني، والفولاذ المقاوم للصدأ، وسبائك الكربون المنخفض جداً (IF).

المسابك وتصنيع الآلات: تُستخدم لمراقبة الجودة عند استلام المواد الخام (IQC) مثل الحديد الخام والخردة وحديد الزهر (الرمادي والمطيل) لضمان البنية المجهرية المطلوبة ومنع الفشل الهش الكارثي أثناء الخدمة.

تصنيع الطيران والسيارات: تُستخدم للتحقق من الامتثال التركيبي للسبائك الفائقة ومكونات التيتانيوم/النيكل المتخصصة، مما يزيل مخاطر فشل التآكل بين الحبيبات الناتج عن زيادات غير مقصودة في الكربون أو الكبريت.

التعدين والإسمنت والمختبرات الجيولوجية: تُستخدم للتحديد الدقيق لمحتوى الكربون والكبريت الكلي في الخامات الخام والحجر الجيري والفحم وكلنكر الإسمنت لتحسين عمليات الإنتاج ومراجعة الامتثال البيئي.

س5: ما المواصفات التقنية الأساسية التي يجب على المشتري تقييمها عند اختيار محلل الكربون والكبريت؟

ج: لضمان أفضل عائد على الاستثمار (ROI) وأداء المعدات، يجب على المشترين التركيز على المقاييس الأربعة التالية:

النطاق التحليلي (تكوين الكاشف): تأكد من أن الجهاز يحتوي على تكوين خلية متعددة النطاقات (مثل مسارات IR مزدوجة للكربون والكبريت). تُخصص الخلايا منخفضة النطاق للتحليل الدقيق جداً (sub-ppm)، بينما تمنع الخلايا عالية النطاق تشبع الكاشف عند اختبار المواد ذات التركيز العالي.

قدرة واستقرار فرن الاحتراق: يعد فرن الحث عالي التردد القوي ضرورياً (عادةً بقدرة إخراج ≥2.5 kW؛ ويوصى بشدة بـ ≥3.0 kW للعينات الحرارية الصعبة) لضمان الانصهار الكامل للمعادن المقاومة للحرارة (مثل التنغستن والموليبدينوم) والسبائك الحديدية.

الأتمتة وقدرات التنظيف الذاتي: في بيئات الإنتاج الصناعي عالية الإنتاجية على مدار الساعة، يجب إعطاء الأولوية للأنظمة المصممة بميزة تنظيف تلقائي لرأس الفرن وإزالة تلقائية للخبث. هذا يقلل بشكل كبير من وقت التوقف للصيانة اليدوية ويثبت خط الأساس.

تكامل البرمجيات ونظام LIMS: يجب أن يحتوي البرنامج التشغيلي على ملاءمة منحنيات متعددة الحدود متعددة النقاط، وتعويض الانجراف الديناميكي، وتحليل تكامل القمم في الوقت الحقيقي. كما يجب أن يوفر تكاملاً سلساً للبيانات مع الموازين الإلكترونية وأنظمة إدارة معلومات المختبر (LIMS).

الجزء 3: دقة النظام والمعايرة القياسية

س6: ما مستوى الدقة الذي يمكن أن تحققه أجهزة تحليل C/S الحديثة في التطبيقات العملية؟

ج: ضمن سير عمل تحليلي مُحسّن، توفر هذه الأجهزة دقة عالمية المستوى:

عند المستويات الأثرية ( ≤0.001% C/S): يمكن أن تصل الحساسية (LOD) إلى 0.1 ppm (0.00001%)، مع انحراف معياري نسبي (RSD) عادة بين ≤1% و2%.

عند المستويات العالية ( ≥3.0% C/S): بالنسبة للمواد مثل حديد الزهر، يتم تقليل أخطاء التكرارية بشكل كبير، حيث ينخفض RSD عادة إلى ≤0.5%.

تعتمد الدقة في العالم الحقيقي بشكل كبير على الانصهار الكامل للعينة، والتحكم الصارم في درجة حرارة خلية الأشعة تحت الحمراء (لإزالة الانجراف الحراري المحيط)، والتنقية الشاملة للشوائب الخلفية داخل غاز الأكسجين الحامل.

س7: ما هي عملية المعايرة القياسية لجهاز Elemental Analyzer C S؟

ج: تم تصميم المعايرة أساساً لإنشاء دالة رياضية موثوقة بين المساحة المتكاملة لإشارة مستشعر الأشعة تحت الحمراء والكتلة المطلقة للعنصر، وفق قانون بير-لامبرت:

1. كشف التسرب والتكييف (الاتزان الحركي): يقوم البرنامج تلقائياً بإجراء فحص ديناميكي لتسرب تدفق الغاز. بعد نجاح الفحص، يتم حرق 2–3 عينات خردة لتطهير الأنابيب الداخلية والوصول إلى الاتزان الحراري لفرن الحث.

2. معايرة الفراغ (تصفير النظام): يتم حرق بوتقة خزفية فارغة تحتوي فقط على الجرعة القياسية من المواد المساعدة (تنغستن/نحاس) 3–5 مرات. يقوم البرنامج تلقائياً بمتوسط إشارات الخلفية الأساسية وطرح قيمة "الفراغ" من التحاليل اللاحقة، مما يزيل التداخل الخلفي من البوتقات والكواشف.

3. مطابقة الخط الخطي لمادة مرجعية معتمدة (CRM): يتم تحليل مواد مرجعية معتمدة مطابقة للمصفوفة لإزالة تأثيرات المصفوفة مقارنةً بمادة الاختبار المستهدفة.

نصيحة احترافية: يمكنك استخدام مادة مرجعية واحدة لبناء منحنى معايرة متعدد النقاط ببساطة عن طريق تغيير وزن العينة (مثل وزن 0.2g و0.5g و0.8g و1.2g على التوالي). يؤدي ذلك إلى إدخال كتل متزايدة تناسبياً من الكربون والكبريت إلى الكاشف، مما يرسم منحنى ملاءمة عالي الدقة دون الحاجة إلى شراء معايير متعددة مختلفة.

4. التحقق والتصديق: يتم حرق معيار جودة مستقل. إذا كانت القراءة المقاسة تقع ضمن نطاق عدم اليقين المعتمد والمحدد في شهادة المعيار، فإن المعايرة تكون ناجحة، ويتم اعتماد الجهاز رسمياً للاستخدام الروتيني في الإنتاج.

الجزء 4: استكشاف الأخطاء وإصلاحها ونقاط ألم المستخدم

س8: يُعد غبار الاحتراق "العدو اللدود" لمسار تدفق الغاز. كيف يمكن للمستخدمين تقليل انسداد الغبار؟

ج: ينتج عن عملية الاحتراق عالية التردد كمية كبيرة من غبار أكسيد المعادن الدقيق جداً. يجب على المستخدمين إعطاء الأولوية للأجهزة المزودة بمرشحات غبار داخلية عالية الكفاءة وأنظمة تنظيف ميكانيكية تلقائية تقوم بتنظيف الجدار الداخلي للفرن بعد كل اختبار. إن الاستبدال الدوري لعناصر الترشيح، وإزالة بقايا الفرن، والحفاظ على ديناميكا تدفق الغاز السلسة هي الركائز الأساسية لمنع تشويه ذروة التكامل وانجراف خط الأساس.

س9: لماذا يواجه المستخدمون أحياناً نتائج اختبار غير مستقرة، أو انخفاضاً منهجياً في قراءات الكبريت؟

A: النتائج غير المستقرة عادةً ما تكون ناتجة عن عدم اكتمال انصهار العينة أو تلوث العينة (مثل بقايا شحوم سطحية أو قشور أكسيد غير مُزالة). إذا كانت قراءات الكبريت منخفضة بشكل منهجي، فهذا عادةً يشير إلى أن الغازية SO₂ يتم امتصاصها أو تتكثف قبل الوصول إلى الكاشف. غالبًا ما يحدث ذلك بسبب تشبع الكواشف الكيميائية الداخلية بالرطوبة وتكتلها (مثل Anhydrone / Anhydrous Magnesium Perchlorate)، أو بسبب تسربات دقيقة في مسار الغاز بعد الاحتراق. إن الاستبدال الروتيني للكواشف الكيميائية وإجراء فحوصات تسرب ديناميكية منتظمة هما الحلول الأكثر مباشرة.
