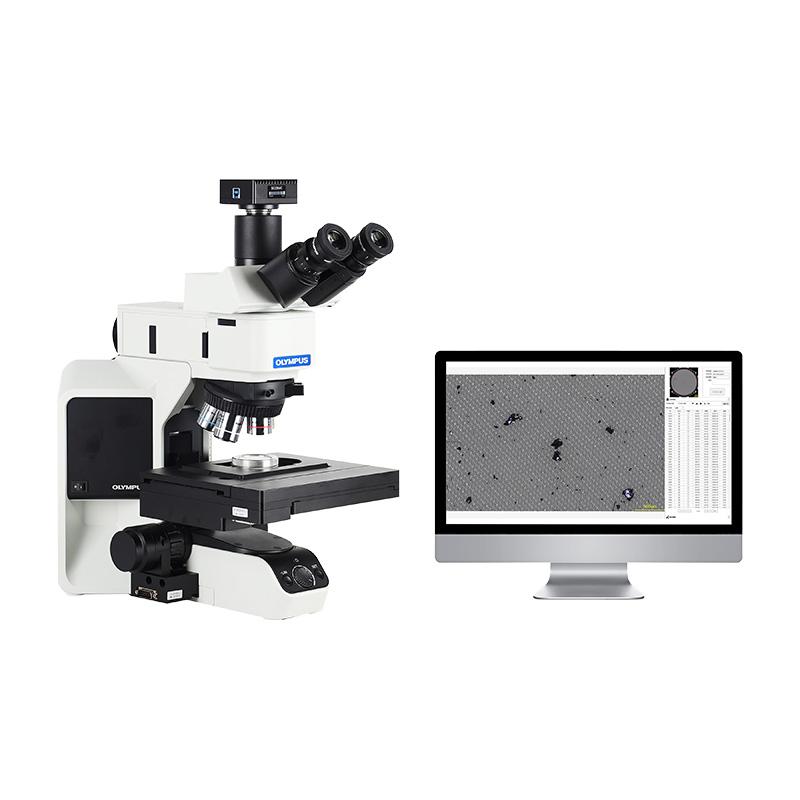

نظام تحليل النظافة الفنية VDA19.1 CA53M

ميزات الأداء

1. يجب التحكم في وقت المسح والتقييم لغشاء مرشح واحد في غضون 3 دقائق (في ظل وجود عدسة موضوعية 3 ×، مع تكبير إجمالي لا يقل عن 250 ×).

2. يمكن للتحليل التمييز بدقة بين الجسيمات المعدنية والجسيمات غير المعدنية والألياف، وذلك للحصول على أساس بيانات قياسي للحكم.

3. المجهر المجسم عالي الجودة ذو عمق المجال العالي، بفضل عمق المجال العالي للغاية وجهاز تثبيت غشاء الفلتر الجديد من الجيل الرابع، يحل تمامًا مشكلة الفشل في التقاط جميع الصور المركزة بشكل حاد أثناء المسح الناجم عن السطح غير المستوي لغشاء الفلتر.

4.يمكن تبديل واجهة البرنامج بين اللغتين الصينية والإنجليزية.

5. تقوم المعدات بضبط شدة الضوء تلقائيًا، وإجراء مسح تلقائي متعدد المجالات، وجمع الصور تلقائيًا، وإجراء تحليل إحصائي تلقائي للجسيمات.

6. يمكن للمعدات التركيز بشكل دقيق وتلقائي على أحجام الجسيمات الكبيرة والصغيرة وحسابها في نفس منطقة المسح.

7. يمكنه تصنيف وتحديد الدرجات وفقًا لدرجات الطول استنادًا إلى ISO16232-2018 وVDA19-2015 وNAS1638 وISO4406 وISO4407 والمعايير المحددة من قبل المؤسسة، ويمكنه حساب الطول الإجمالي للألياف على غشاء الفلتر.

8. وفقًا لإعداد الدرجة ISO16232/8، عندما يتم اختبار نفس العينة القياسية بشكل متكرر لمدة 10 مرات، يكون انحراف العدد الإجمالي للجسيمات أقل من 10%.

9. وفقًا لمتطلبات العملاء، يمكن تصنيف الجسيمات ذات الأحجام المختلفة التي تتراوح من 5 ميكرومتر إلى 3000 ميكرومتر وما فوق، وحسابها وتقييمها.

١٠. يمكنه أيضًا تحديد الجسيمات الكبيرة بدقة، التي يزيد قطرها عن ٢ مم. يقيس النظام ويحسب تلقائيًا معلمات حجم الجسيم الواحد، مثل المساحة والعرض والدائرة المحيطة.

١١. يُمكن للمُشغّلين إضافة العناصر الوظيفية المطلوبة للعرض في التقرير بحرية في البرنامج، كما يحتوي البرنامج على وظيفة تخزين تلقائية، مما يُغني عن اختيار القالب المُناسب بالطريقة التقليدية.

١٢. بعد مسح غشاء المرشح، يجب أن يتمتع بخاصية الإحصاء التلقائي للجسيمات، وتحديد العتبات التلقائي، والتعرف التلقائي على الجسيمات دون تدخل بشري، وذلك لتقليل الأخطاء التشغيلية. مع ذلك، يحتفظ الجهاز بوظائف تعديل نتائج المسح يدويًا لتقسيم أو ربط الجسيمات مهما كان شكلها.

13. جهاز التقاط الصور: كاميرا ملونة عالية الدقة، يمكنها التعاون مع المجهر التلقائي لإجراء توازن الألوان التلقائي، والمسح التلقائي، والتقاط الصور التلقائي.

14. يجب أن يتمتع النظام بالقدرة على استعادة لون الجسيمات لتسهيل التمييز بين الجسيمات بألوان معدنية مختلفة بالعين المجردة.

15. بعد عملية مسح وتقييم واحدة، يجب أن يكون البرنامج قادرًا على إعادة تحديد منطقة التحليل لإعادة التحليل (لا ينبغي أن يتطلب هذا الإجراء إعادة مسح غشاء الفلتر)، وذلك لاستخراج الجسيمات التي قد تضيع على حافة غشاء الفلتر.

١٦. مُجهَّز بمرحلة مسح آلي عالية الدقة، مع إمكانية التنقل بحرية، مع وضعي تحكم آلي ويدوي. يتم التحكم في دقة مرحلة المسح والمعدات، بالإضافة إلى نتائج الكشف، بواسطة وحدات قياسية.

17. يجب أن يتضمن تقرير تحليل النظافة طراز المنتج، واسم العميل، ومتطلبات التفتيش، وتاريخ التفتيش، وطراز معدات التفتيش، والمفتش، وصور التفتيش، ونتائج التقييم، وما إلى ذلك. ويمكن حفظ تقرير تحليل النظافة وطباعته.

18. تقييم العدد الإجمالي للملوثات لكل غشاء مرشح، والعدد الإجمالي للملوثات لكل جزء، والعدد الإجمالي للملوثات في المنطقة المتوقعة بمساحة 1000 سم² المقترحة في نتائج التقييم وفقًا لـ VDA19-2015، وتقديمها في شكل تقرير.

19. يمكن للبرنامج تجميع الصور الممسوحة ضوئيًا تلقائيًا وتخزين الصورة الممسوحة ضوئيًا لغشاء الفلتر بأكمله؛ ويمكن استرجاع صور غشاء الفلتر المخزنة في أي وقت لإعادة التحليل والتخزين والتصدير التلقائي لتقارير المكتب والكلمات؛ ويمكن تعيين درجات الجسيمات في قالب التقرير وفقًا لاحتياجات المستخدم.

٢٠. مُجهَّز بحامل غشاء فلتر مُخصَّص. بمجرد تركيب غشاء الفلتر، يُمكن مسحه مباشرةً دون الحاجة إلى تغيير موضعه، وهو متوافق مع مواصفات ورق الفلتر التي تتراوح بين ٤٧ مم و٥٠ مم.

21. أداء بيانات المسح لأغشية منسوجة من شبكة النايلون هو نفس أداء أغشية الترشيح السطحي، والنتائج لا تتأثر بالشبكة.

22. مسطرة معايرة النظام، المواصفات: 1/100 ميكرومتر

23. لضمان موثوقية دقة المعدات، يجب توفير شرائح قياسية (شرائح معيارية لجسيمات OPTO) تستخدمها مصانع الاستضافة المرجعية لمسح المعدات والتحقق منها، والتي تُستخدم لمعايرة دقة المعدات.
