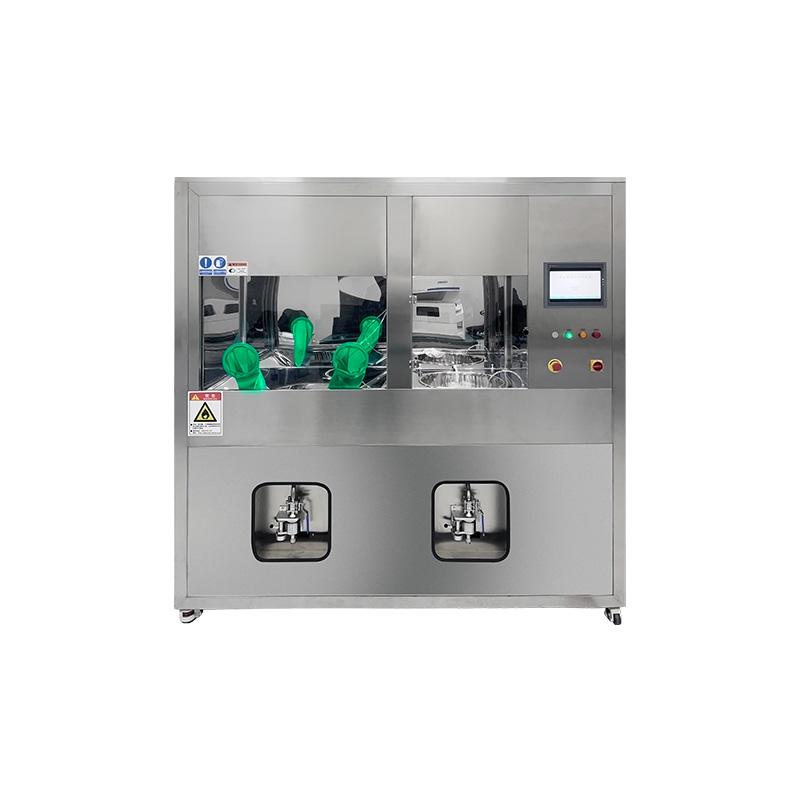

خزانة النظافة الفنية للمكونات VDA19.1 CC-IR

ملخص

تستخدم خزانة نظافة مكونات CC-IR لتنظيف واستخراج الجزيئات من المكونات وتدمج التنظيف بالرش، والموجات فوق الصوتية، والتنظيف بالتروية، والتنظيف الذاتي بالرش للجدار الجانبي، وإعداد عينة الغشاء (استخراج الجزيئات)، والترشيح عبر الإنترنت واستعادة عوامل التنظيف، والترشيح الدقيق المتداول في واحد.

تم تجهيز خزانة نظافة مكونات CC-IR بالعديد من الوظائف الأخرى بما في ذلك العرض في الوقت الفعلي لحالة عمل المعدات، ومساحة تشغيل مستقلة مع نظام تدفق الهواء الرقائقي المدمج، والتجميع التلقائي لعينات غشاء الفلتر.

يغطي نظام الاستخلاص الرطب، وهو طريقة الاستخلاص الأكثر استخدامًا، جزءًا كبيرًا من متطلبات استخلاص الجسيمات من المكونات.

طلب

لقد حلّ ظهور طريقة الشطف الداخلي مشكلة تنظيف الأجزاء ذات الهياكل الداخلية. يُمكن استخدامها خصيصًا لتنظيف الأسطح الداخلية للأجزاء المُختبرة، وتتميز بنطاق استخدامات أوسع، وفعالية أعلى من حيث التكلفة، ونتائج استخلاص أكثر موضوعية.

يتم تطبيقه بشكل أساسي في الصناعة الطبية والصحية، وصناعة التصنيع الدقيق والإلكترونيات، وصناعة الأغذية والمشروبات، وصناعة الأدوية الحيوية، بالإضافة إلى صناعة السيارات والآلات.

سمات

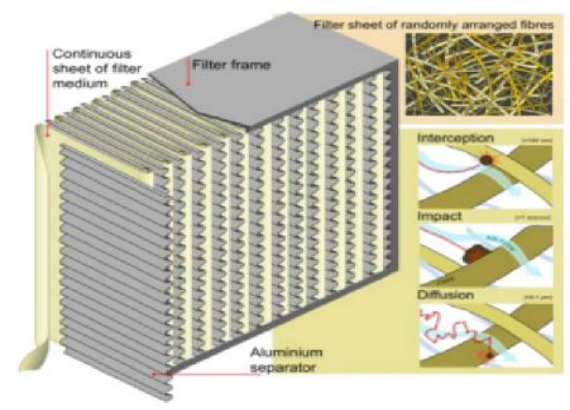

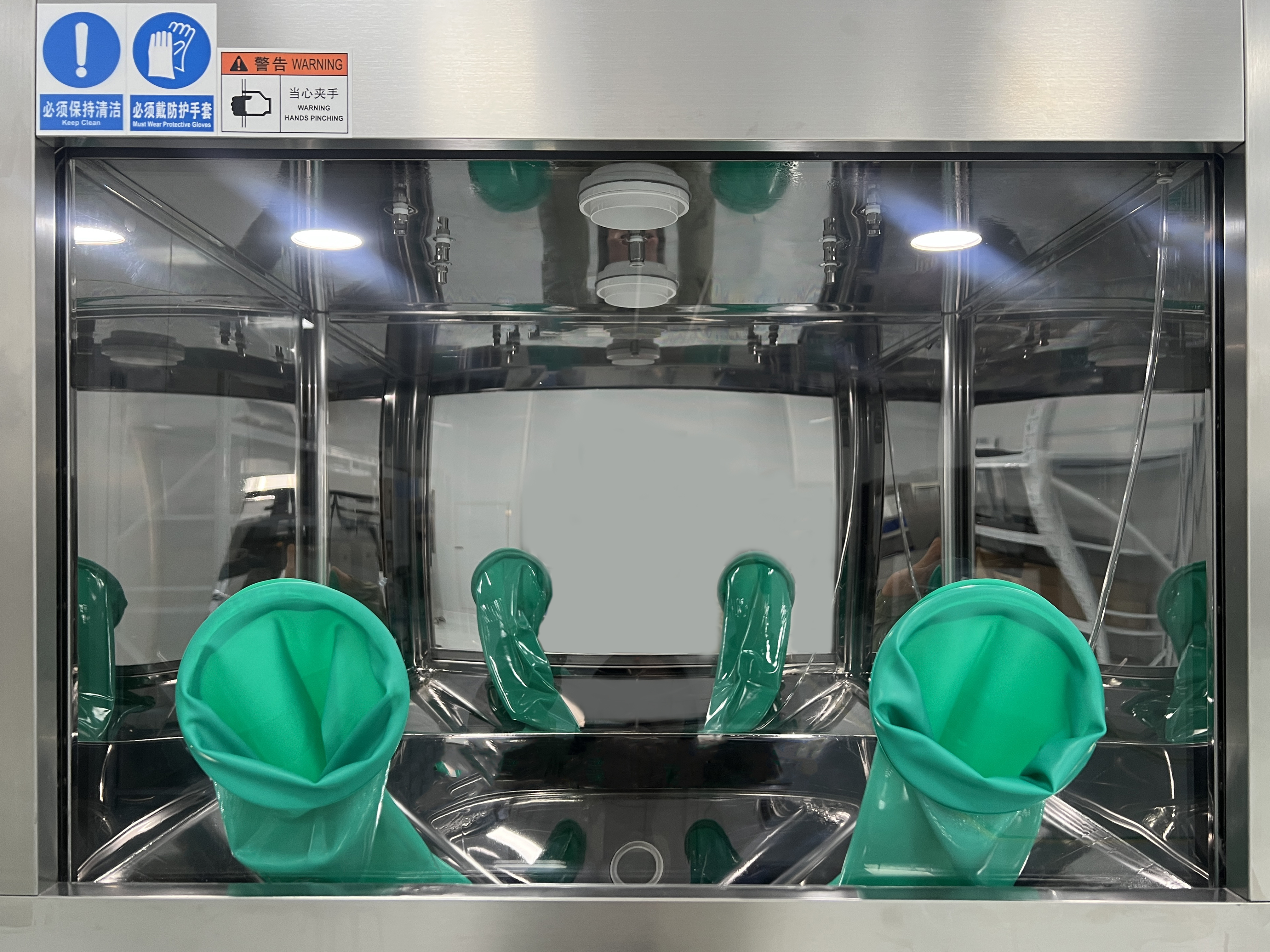

تنقية الهواء الصفائحي

يدمج الجهاز جهاز إمداد هواء مزود بوظيفة ترشيح دوران الهواء. يُهيئ مساحة نظيفة بفئة 1000 أو 100 في منطقة عمل التنظيف (بمستوى هواء مختبري قياسي يبلغ ملايين)، مما يوفر بيئة تشغيل تنظيف جيدة لاختبار نظافة المكونات، ويقلل من تأثير البيئة الخارجية على نتائج الاختبار.

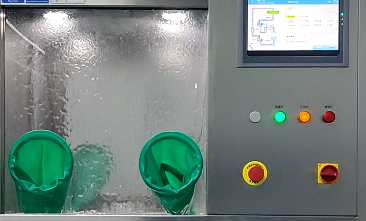

رذاذ ذاتي التنظيف بأربعة جدران

تم تجهيز المنطقة العلوية من غرفة تنظيف الضغط بالمعدات بفوهة متعددة ذات زاوية واسعة، والتي يمكنها تنظيف الجدران الأربعة لخزان تنظيف الضغط تلقائيًا والتحضير للتجربة في المرحلة المبكرة.

التنظيف الداخلي

يحتفظ الجهاز بمنافذ الوصول إلى خطوط الأنابيب لتنظيف المكونات.

يتم وضع منفذ إرجاع سائل التروية داخل حجرة المعدات، بدلاً من توصيله مباشرة بعينة تحضير غشاء الفلتر، مما يتجنب الفراغ في الحجرة الناتج عن الاتصال المباشر بين مدخل ومخرج السائل بعينة تحضير غشاء الفلتر، بالإضافة إلى مقاومة التدفق الناتجة عن مشاكل في حجم مسام غشاء الفلتر، وبالتالي منع جمع الجسيمات غير المكتمل.

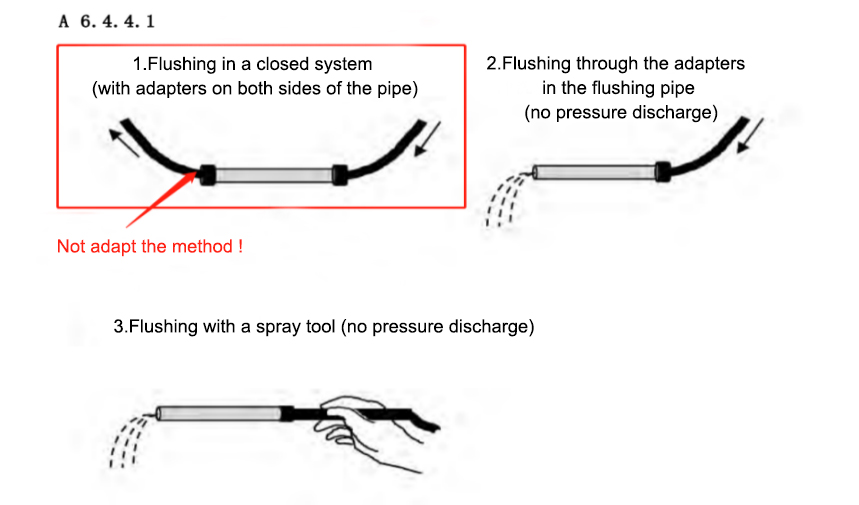

مثال على التنظيف في عملية الشطف والتنظيف

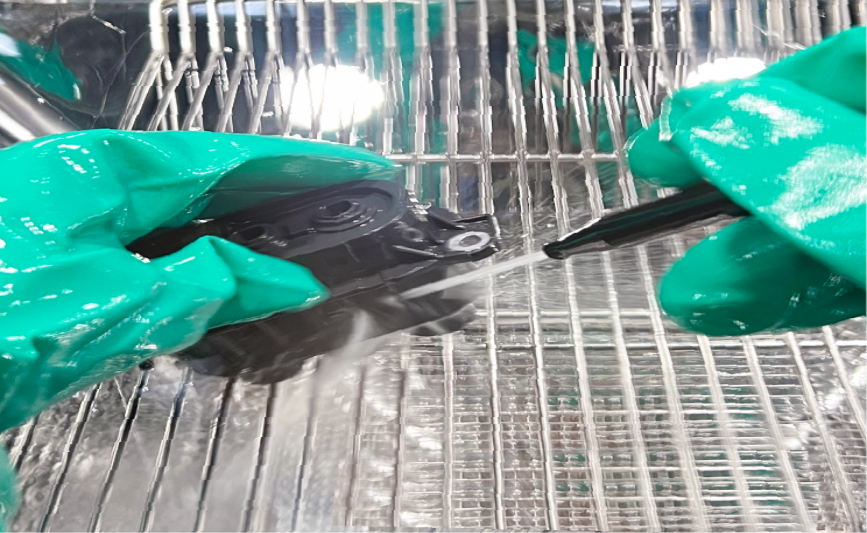

التنظيف بالضغط/معدل التدفق

يتم فحص المكونات بمسدس رش مُضبط على ضغط أو معدل تدفق وزاوية مُحددة، ثم يتم استخراج الجزيئات المتبقية وجمعها. يمكن ضبط ضغط تنظيف الرش (وفقًا للمعيار الوطني) أو معدل التدفق (وفقًا للمعيار الأوروبي)، ويمكن تنفيذ العملية كميًا أو مؤقتًا بمعدل تدفق مُحدد. تعتمد المتطلبات المحددة على مواصفات عملية النظافة للمكونات المختلفة.

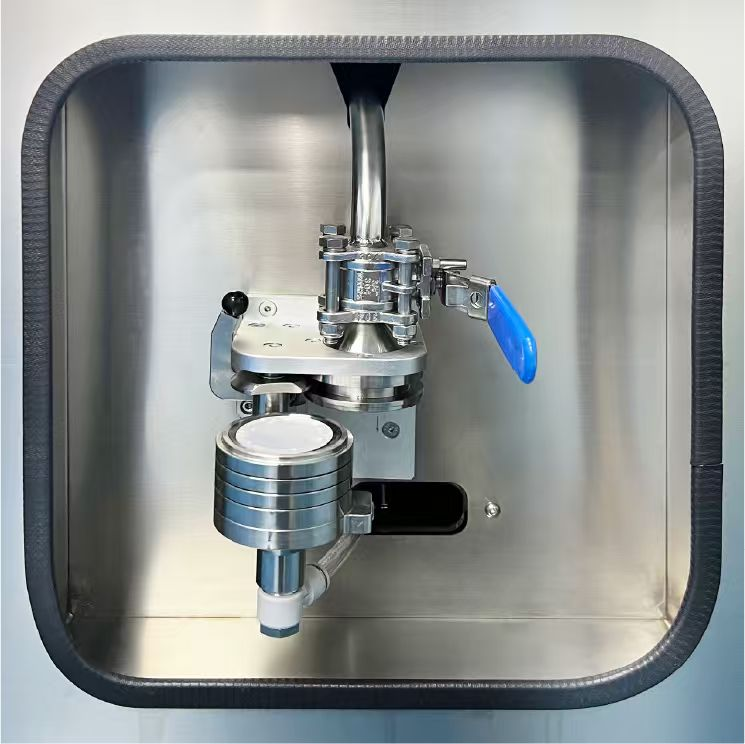

جهاز تحضير عينة غشاء الترشيح

بعد تنظيف المكونات، يُمكن ترشيح مواد التنظيف وإعادة تدويرها بشكل متزامن وتلقائي عبر مرشح متصل بالإنترنت، ثم تجميع الجسيمات الملوثة من سطح المكونات في مواد التنظيف إلى سطح غشاء مرشح الكشف في الوقت المناسب. لا حاجة للتشغيل اليدوي لترشيح مواد التنظيف.

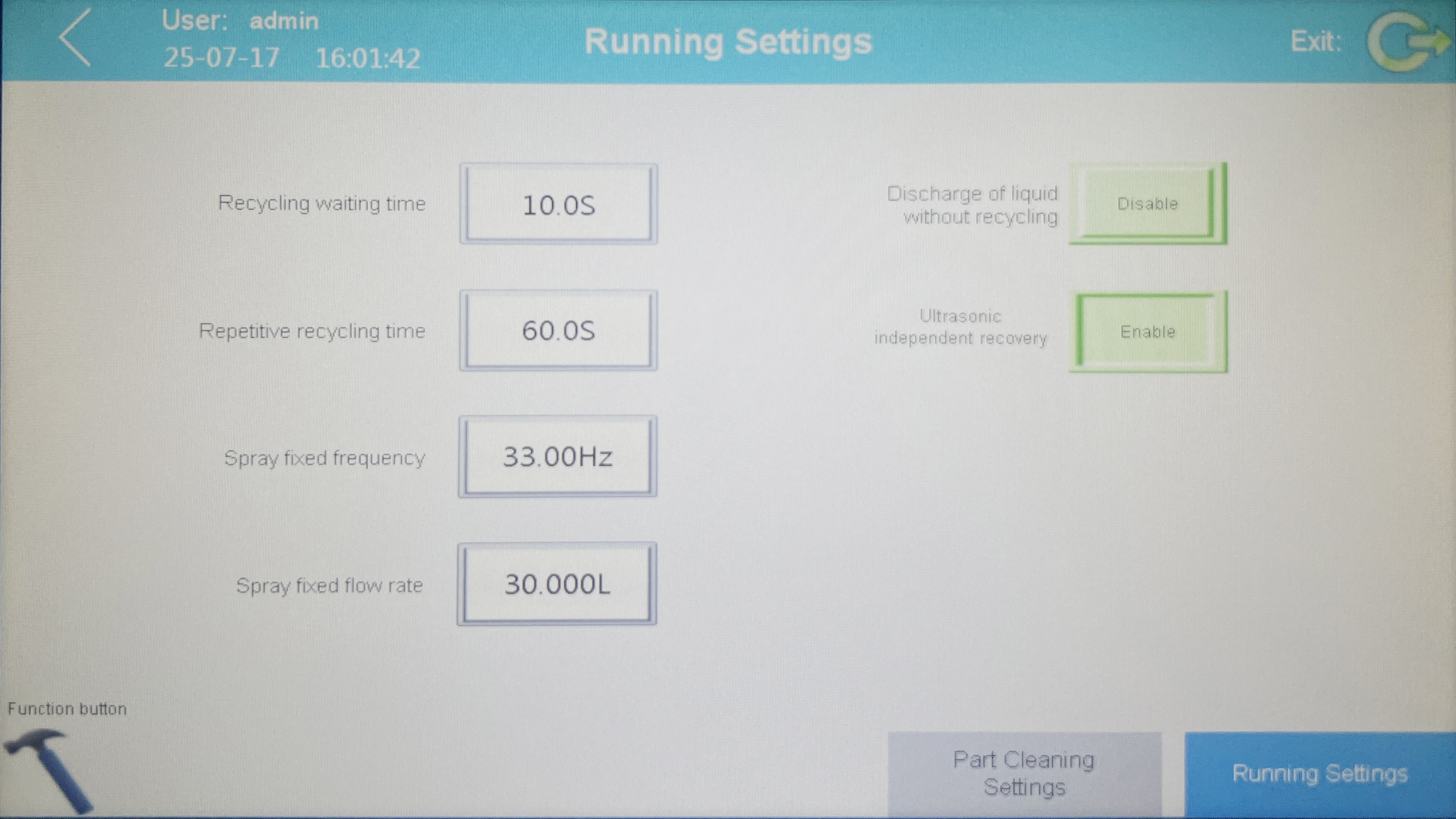

إعدادات معلمات التنظيف

يمكن تعديل معلمات تنظيف التخزين لضغط التنظيف، ومعلمات التدفق، وإعدادات معدل التدفق، ووقت التنظيف، ووضع التنظيف وفقًا لمعايير الكشف عن النظافة المختلفة.

نظام ترشيح السوائل

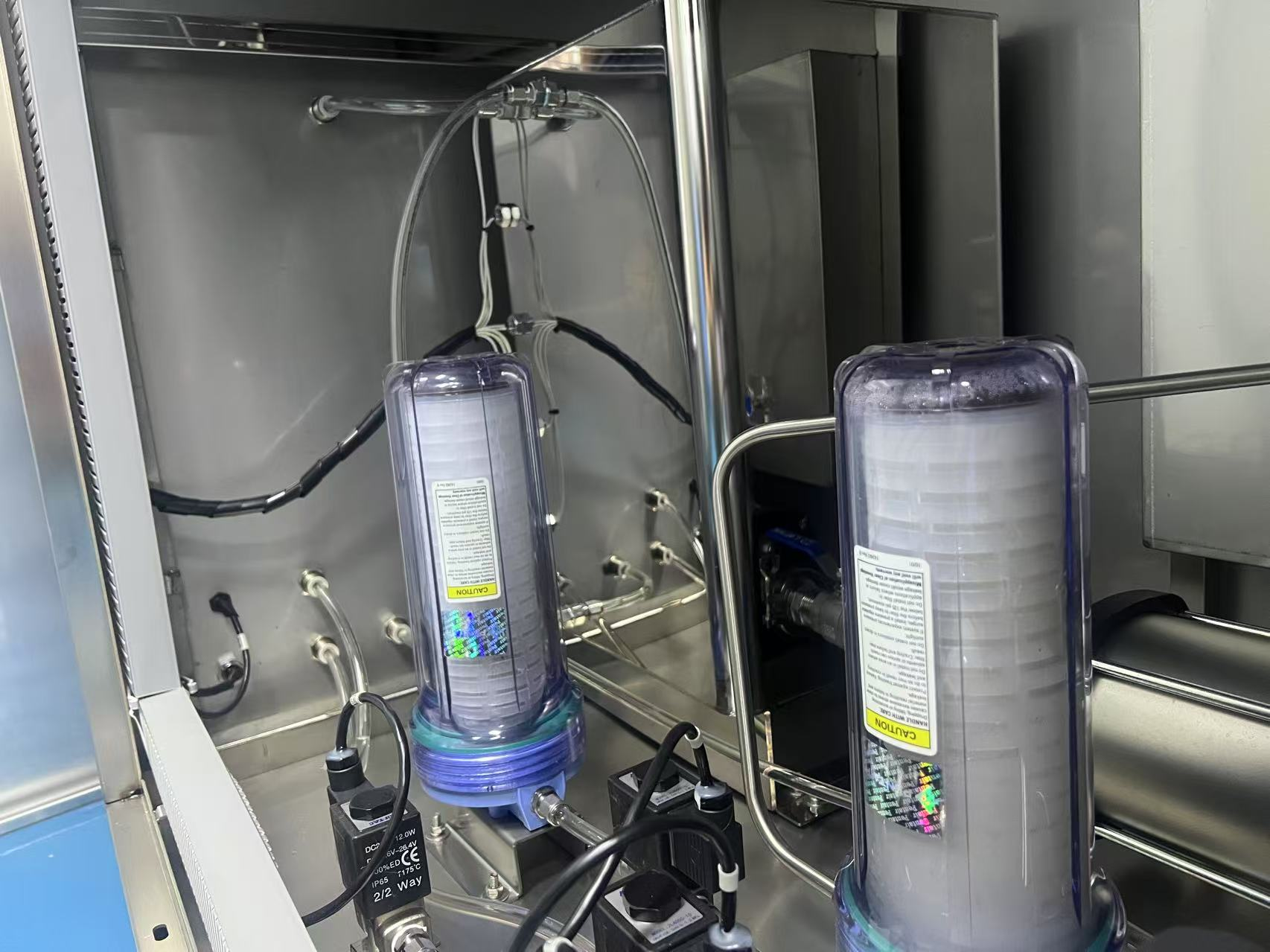

رُكِّب مُرشِّحان للسائل داخل الجهاز، ويُفرَّغ مُركَّب التنظيف من خزان التخزين عبر مضخة مضغوطة. يمرُّ المُركِّب عبر عنصر ترشيح دقيق بقطر 0.2 ميكرون لضمان نظافة السائل المُستخدَم في تنظيف المُكوِّنات. قبل إعادة مُركِّب التنظيف إلى خزان التخزين عبر تحضير العينة بالغشاء، يُرشَّح بقطر 1.0 ميكرون لضمان نظافة السائل الموجود في خزان التخزين.

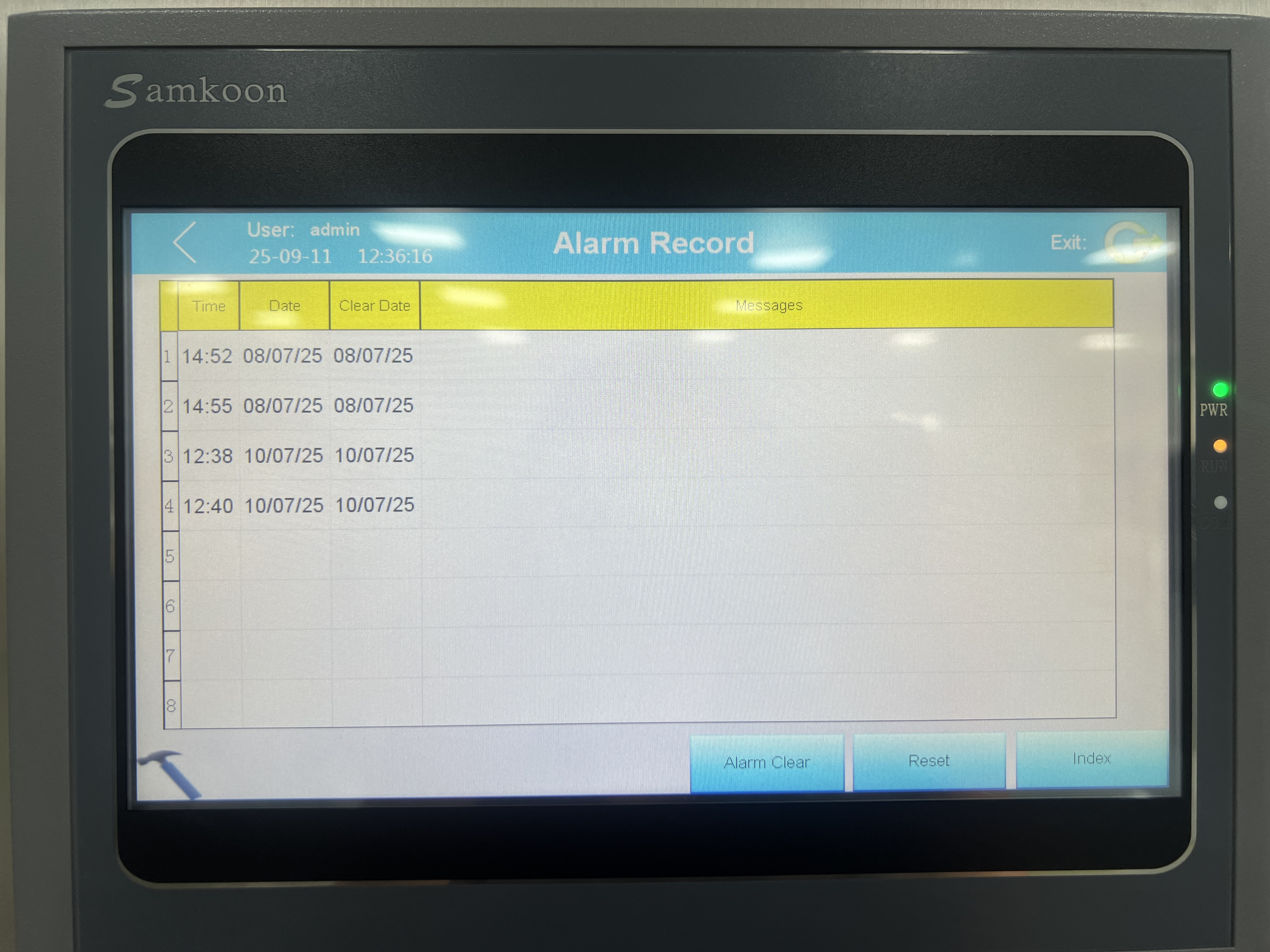

إضافة/استبدال عامل التنظيف ووظيفة الإنذار

سعة خزان سائل الجهاز 50 لترًا؛ تُضاف مواد التنظيف المناسبة تلقائيًا إلى داخل الجهاز عبر منفذ التوزيع. يمكن للمستخدمين اختيار الكمية المطلوبة حسب احتياجات التنظيف والاختبار. عند الحاجة إلى استبدال مواد التنظيف، اضغط على زر التحكم المناسب، ثم افتح منفذ تفريغ مواد التنظيف، وسيقوم الجهاز بتفريغ مواد التنظيف المستخدمة تلقائيًا.

وتوجد أيضًا وظيفة إعداد دورة استبدال المواد الاستهلاكية الداخلية، والتي تقوم بتعيين تذكيرات الدورة بناءً على احتياجات المستخدم المحددة لاستبدال المواد الاستهلاكية.

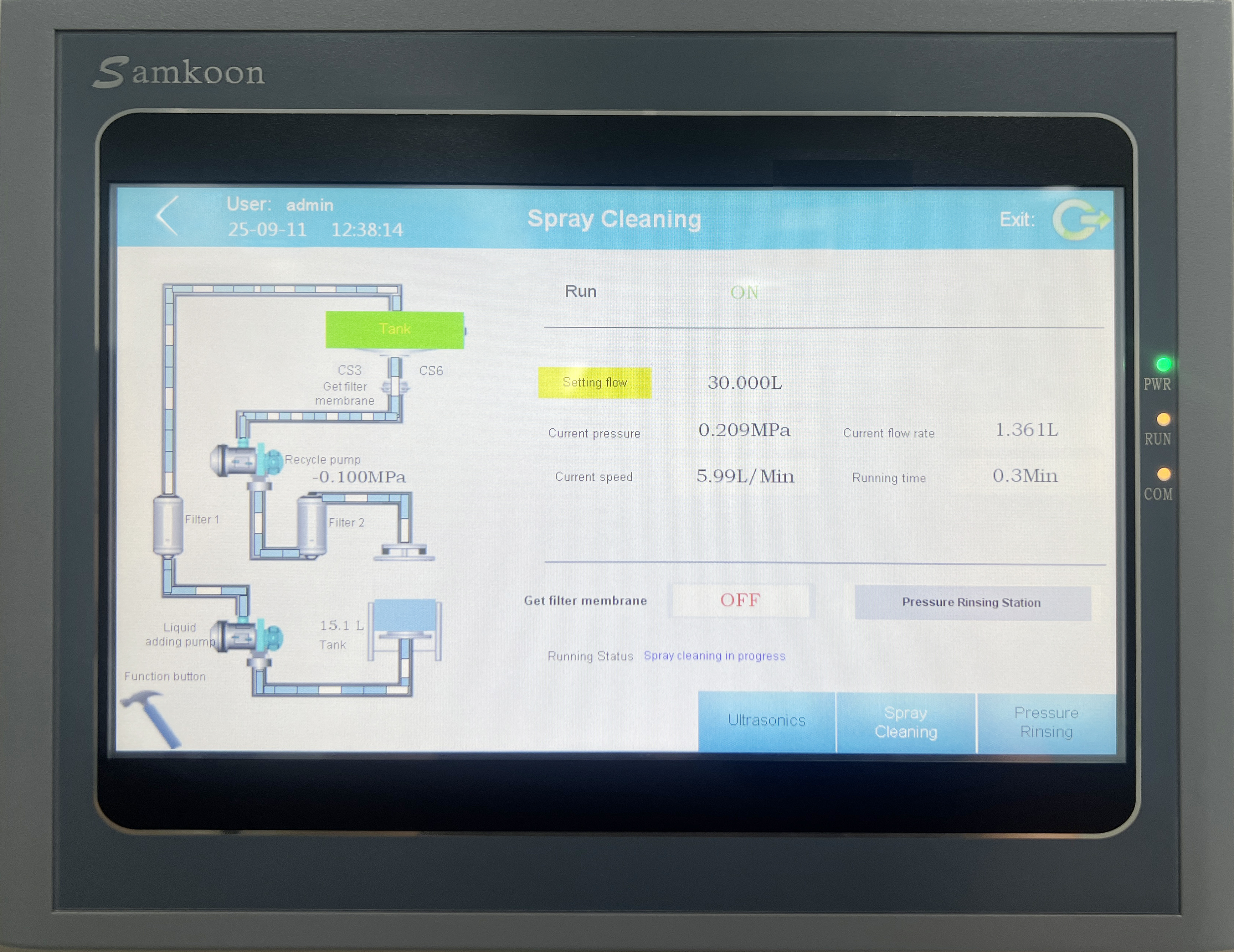

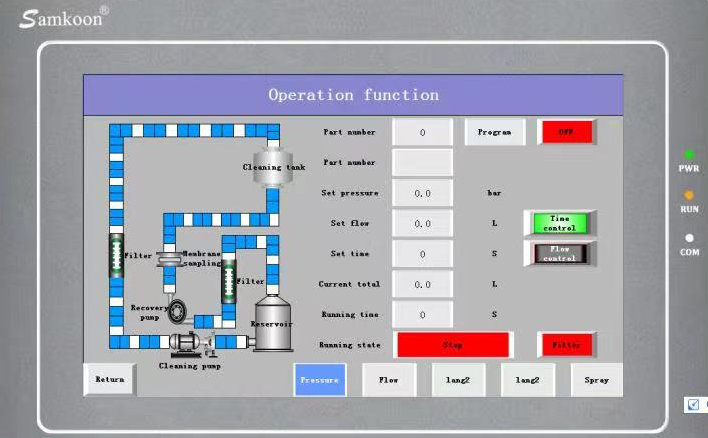

موجه حالة العمل

عرض فوري لحالة العمل الحالية، ومعدل التدفق الحالي، وإجمالي كمية مواد التنظيف، ووضع التنظيف، وغيرها من المعلومات. مراقبة فورية لحالة العمل. عند مواجهة أي خطأ، يتوقف الجهاز تلقائيًا ويرسل تنبيهًا، ويعرض معلومات الخطأ الحالية، ويوفر طرقًا للمساعدة في حل المشكلات.

عوامل التنظيف بالترشيح الدقيق

يستخدم الجهاز مواد تنظيف مخصصة للتنظيف، وهي المادة الناقلة المستخدمة لاستخراج الجسيمات الملوثة من الجهاز. يجب ألا تحتوي مواد التنظيف نفسها على أي ملوثات تؤثر على نتائج الكشف. يدمج الجهاز وظيفة ترشيح دقيق وآلي لمواد التنظيف لضمان نظافتها قبل تنظيف المكونات. يمكن التحقق من نظافتها من خلال جهاز الترشيح الطرفي.

الإضاءة المساعدة

إن الإضاءة المساعدة LED المقاومة للانفجار بدرجة صناعية موفرة للطاقة وصديقة للبيئة وآمنة وموثوقة، مع مستوى حماية IP67.
