النظافة الفنية نظام تحليل VDA 19 لقطع غيار السيارات

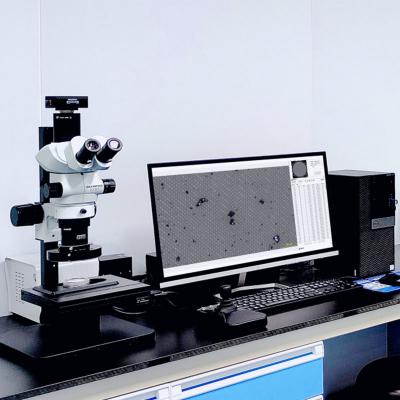

نظام CA45 لتحليل النظافة الفنية

نظام فحص النظافة الفنية عالي الأداء

التطبيقات

نظام CA45 لتحليل النظافة الفنية الامتثال الكامل لمتطلبات VDA 19.1-2015 و ISO 16232 و ISO4406 و ISO 4407 و QV11111 والمعايير المحددة من قبل العميل. تقنية الاستقطاب البصري المعتمدة ، قم بتدوير جهاز الاستقطاب يدويًا ، ويمكن تحديد خصائص انعكاس اللمعان المعدني لجميع الملوثات على الفلتر بأكمله من خلال عمليتي مسح. في الوقت نفسه ، وفقًا للتعريف المورفولوجي للألياف في VDA19.1 (طول التمدد / أقصى قطر للدائرة المنقوشة> 20 ، أقصى قطر للدائرة المنقوشة ≦ 50 ميكرون) ، يمكن تصنيف وتصنيف الأنواع الأربعة التالية من الجسيمات بسرعة ويكتمل تلقائيًا في غضون بضع دقائق. قياس الحجم: الجسيمات العاكسة ، والألياف العاكسة ، والجسيمات غير العاكسة ، والألياف غير العاكسة.

سمات

HD بصري مجهري

اعتماد HD Microscopic مع نسبة تكبير كبيرة ، يمكن ضبط جسم الزوم من 0.75-4.5X ، والتكبير الكلي قابل للتعديل من 7.5-45X ، وهو مناسب لاختبار الشوائب فوق 15 ميكرون ؛ كاميرا رقمية CMOS ملونة 5 ميجابيكسل ، حجم البكسل 2.2 × 2.2 ميكرومتر ، والتي تلبي متطلبات 10 بكسل على الأقل مرتبة على الحد الأقصى لطول الجسيمات المحددة في معايير VDA19.1-2015 و ISO 16232-2007 ؛

منصة مسح ضوئي عالية الدقة

باستخدام منصة المسح الكهربائي عالية الدقة ذات المحورين ونظام التركيز التلقائي عالي الدقة (اختياري) ، يمكن استخدام التركيز التلقائي لمفتاح واحد لغشاء المرشح لجعل دقة المسح أكثر دقة ، وجعل زي الاختبار ، و يمكن لبرنامج تحليل النظافة الذكي التقاط الصور تلقائيًا ، والتركيز التلقائي ، والمسح الضوئي للتحكم التلقائي ، والتعرف والتحليل التلقائي لضمان عدم تفويت الجسيمات أو سوء تقديرها ، وكفاءة الاختبار عالية ؛

تقوم عملية الفحص والتحليل الأوتوماتيكية بمسح العينة بأكملها تلقائيًا (عادةً ورقة الترشيح) ، والتقاط الصور تلقائيًا ، والتعرف تلقائيًا على الجسيمات وحسابها وتحليلها ، وفحص النظافة تلقائيًا ، وإنشاء تقارير تحليل احترافية تلقائيًا ؛

X \ Y \ Z التحكم الآلي بالماوس ثلاثي المحاور

أقصى مدى 70 × 70 مم * 50 مم

السرعة القصوى 120 مم / ثانية

كاميرا رقمية

لون حقيقي عالي الدقة ، HD ، دقة عالية ، استجابة ديناميكية عالية ، واجهة USB3.0 عالية السرعة ، الحصول على الوقت الحقيقي والتقاط الصور في وقت واحد ؛ دعم عمليات العرض والإدخال الصينية والإنجليزية ؛ وتشتمل على واجهة مع المجهر ، فيزياء فعالة 5 ميجابكسل.

مصدر ضوء داخلي أوتوماتيكي مستقطب (اختياري)

من خلال وحدة التحكم في مصدر الضوء الرقمي المخصص ، يتحكم البرنامج تلقائيًا في الضوء العادي والضوء المستقطب ، ويضبط تلقائيًا سطوع مصدر الضوء ، ويفحص الفلتر مرة واحدة ، ويدرك تحديد الجسيمات العاكسة المعدنية وغير المعدنية. استهلاك منخفض للطاقة ، إضاءة LED عالية السطوع ، عمر يصل إلى 20000 ساعة ، صيانة مدى الحياة.

واجهة تشغيل بسيطة وذكية ، يمكن ضبط نطاق المسح ووضع الاستقطاب التلقائي أو اليدوي في البرنامج.

معايير اختبار متعددة

دعم العديد من المعايير الوطنية والدولية: بما في ذلك ISO4406 و ISO4407 و ISO16232 و NAS1638 و VDA19 و GB / T 20082 و GB / T 14039 وما إلى ذلك ؛

يمكن إدخال معايير للاختبار التلقائي للنظافة وحجم الجسيمات ؛ يمكن إجراء إحصائيات الألياف ؛ يقوم النظام بتحديث أحدث المعايير بانتظام.

عينة المسح والإعدادات متنوعة

يدعم مساحات المسح بأشكال مختلفة: منطقة مستطيلة ، منطقة دائرية ، وما إلى ذلك ، يدعم مسارات مسح متعددة لتلبية احتياجات التطبيقات المختلفة ؛

الالتقاط التلقائي وتحديد المواقع وإعادة صنعها بأثر رجعي

الالتقاط التلقائي في عملية المسح ، الحفظ التلقائي ، التقدم مرئي في الوقت الفعلي ؛ حفظ معلومات الصورة في قاعدة البيانات والاستفسار ببساطة ؛

ويمكن تشفير معلومات وصور العينة لمنع المشاهدة والتعديل غير المصرح به. يوفر وظيفة العرض والتحقق لمجال رؤية الصور ، والتي يمكن أن تدرك وظائف تحديد المواقع الخلفية ، أو عرض النقطة الثابتة أو إعادة تصوير كل مجال من مجالات الرؤية.

تقنية الضوء المستقطب الأوتوماتيكية المبتكرة ، مسح الفلتر مرة واحدة ، تحقق تحديد الجسيمات العاكسة المعدنية وغير المعدنية

يعتمد نظام اختبار النظافة على تقنية الإضاءة المستقطبة الأوتوماتيكية المبتكرة. يحتاج فقط إلى مسح فيلم المرشح مرة واحدة لتقييم الانعكاسات المعدنية وغير المعدنية للجزيئات على فيلم المرشح. بالمقارنة مع تقنية الضوء المستقطب التقليدية ، يجب مسح فيلم المرشح مرتين (مرة واحدة تحت الضوء المستقطب المتعامد ومرة ​​واحدة تحت الضوء المستقطب المتوازي) ، يتم مضاعفة وقت اختبار المسح.

يمكن للنظام أن يضبط تلقائيًا وقت التعرض المحدد والعتبة وفقًا لـ VDA19.1-2015

يمكنه الضبط التلقائي لوقت التعرض المحدد والعتبة ، وإجراء اختبار العينة لتلبية متطلبات المعايير المذكورة أعلاه. في الوقت نفسه ، لا يزال يتم الاحتفاظ بوظائف التعرض اليدوي والعتبة اليدوية ، ويمكن للمستخدمين الاختيار بحرية وفقًا لاحتياجاتهم.

من أجل جعل نتائج التحليل قابلة للمقارنة ، حددت VDA19.1-2015 بوضوح معلمة العتبة للمقياس الرمادي للصورة للميكروسكوب البصري الذي يستخدم الاستقطاب للتمييز بين الجسيمات وخلفية فيلم المرشح: أقصى قيمة رمادية يجب ضبط خلفية فيلم المرشح عند 55٪ ± 5٪ من القيمة الرمادية بأكملها (عن طريق ضبط سطوع مصدر الضوء ووقت تعرض الكاميرا) ، يتم تعيين الحد الثنائي على 70٪ من القيمة الرمادية القصوى ، والجزء الموجود يتم التعرف على الجانب الأيسر من الحد الرمادي كجسيمات.

يدعم الجسيمات الكبيرة جدًا عبر مجال الرؤية ويعيد المعايرة التلقائية للإزاحة ، بحيث يمكن خياطة الصور بسلاسة.

يتعرف النظام تلقائيًا على الجسيمات ، ويحلل تلقائيًا أنواع الجسيمات ، ويحسب معلمات الجسيمات تلقائيًا ، ويدعم تعديل الجسيمات ؛ يوفر أدوات تحليل إحصائية متعددة: قائمة الجسيمات ، والنتائج الإحصائية ، وما إلى ذلك ؛

إحصائيات القياس والتحليل

يتعرف النظام تلقائيًا على الجسيمات وأنواع جسيمات التحليل التلقائي وحساب معلمات الجسيمات تلقائيًا. يمكن توفير أدوات تحليل إحصائي متعددة: قائمة الجسيمات ، النتائج الإحصائية ، إلخ ؛

تقرير اختبار النظافة (VDA19)

وضع إنشاء تقرير قالب الدعم ، بما في ذلك البيانات الإحصائية والتصنيف وصورة المرشح والحد الأقصى لصورة الجسيمات وغيرها من المعلومات ؛ تتوفر أوضاع تقرير متعددة.

ملحوظة:

يمكن أن يستخدم نظام تحليل النظافة الفنية CA56 نطاقًا واسعًا من المجهر الضوئي من الصين المصنوع إلى Olympus و Nikon و Leica.

يمكن أن يكون نظام الاستقطاب اليدوي أيضًا نظام استقطاب تلقائي.
